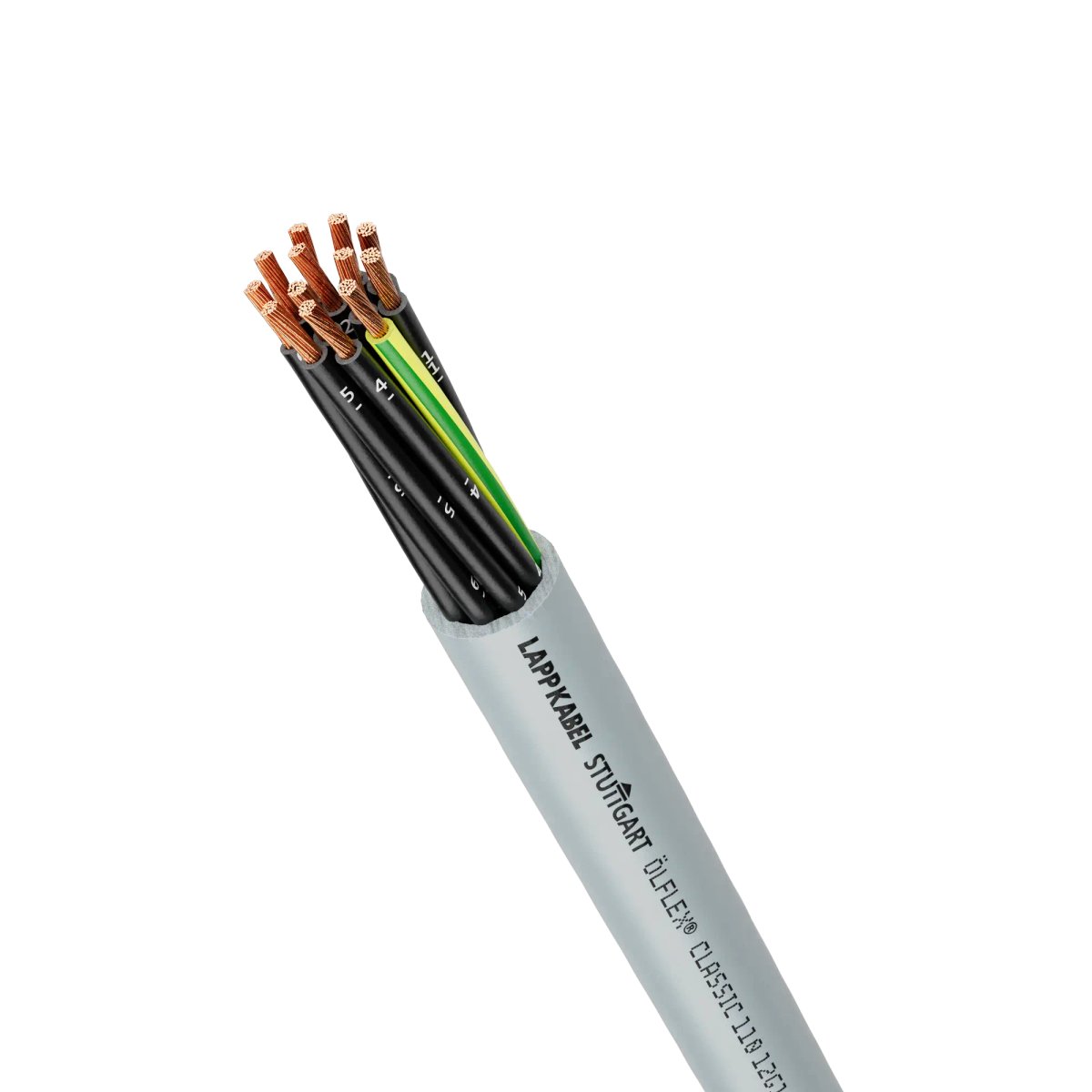

Universell einsetzbar zur Verdrahtung von maschineninternen und anlagenübergreifenden Steuerkreisen. Zur festen Verlegung und gelegentlichen Bewegung ohne Zugbeanspruchung. Leitungsaufbau erlaubt flexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette (artikelabhängig, siehe Technische Daten oder Datenblatt). Leitungsaufbau auch für Torsionsanwendungen in Windkraftanlagen geeignet. Für mittlere mechanische Beanspruchung geeignet. Einsetzbar in trockenen und feuchten Räumen. Flexibler Einsatz bei bis zu -15 °C möglich. PVC-Außenmantel ist beständig gegenüber Säuren und Laugen. 145 Standardartikel mit 2-100 Adern in gängigen Längen sowie Individualschnitten erhältlich. Platzsparend durch reduzierte Wanddicken. Hohe elektrische Sicherheit durch 4000 V-Prüfspannung. Öl-Beständigkeit nach DIN EN 50290-2-22 (TM54). Zertifizierte Qualität und geprüfte Eigenschaften durch VDE-Registrierung. Geprüfte Beständigkeit gegenüber ECOLAB®-Desinfektions- und Reinigungsmitteln. Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website.
Hersteller-Artikelnummer (MPN)
1119624
Brandverhalten nach EN 13501-6: Klasse
Eca
Flammwidrig nach IEC 60332-1-2
ja
Raucharm nach EN IEC 61034-2
nein
Aderkennzeichnung nach HD 308 S2
nein
Schirm
nein
Leiter-Form
rund
Flammwidrig nach IEC 60332-3-22 (Cat A)
nein
Kabelgeometrie
rund
Außendurchmesser ca.
18,8 mm
Torsionsschutz
nein
Leiter-Oberfläche
blank
Zulässige Kabelaußentemperatur bei Montage/Handling
-15..70 °C
Spezifizierung Mantelmaterial
sonstige
Halogenfrei nach EN IEC 60754-2
nein
Flammwidrig nach IEC 60332-3-25 (Cat D)
nein
Leiternennquerschnitt
16 mm²
Brandverhalten nach EN 13501-6: Säureentwicklung
ohne
Mantel-Farbe
grau
Schirm über Verseilung
ohne
Leiter-Material
Kupfer
Spezifizierung Aderisolation
sonstige
Halogenfrei nach EN IEC 60754-1
nein
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
75,2 mm
Nennspannung U0
300 V
Leiter-Klasse
Kl.5 = feindrähtig
Nennspannung U
500 V
Kältebeständig nach EN 60811-504+505+506
nein
Flammwidrig nach IEC 60332-3-24 (Cat C)
nein
Brandverhalten nach EN 13501-6: Rauchentwicklung
ohne
Gewicht
870 kg/km
Brandverhalten nach EN 13501-6: Abtropfverhalten
ohne
Mantelmaterial
Polyvinylchlorid (PVC)
Tragorgan
ohne
Werkstoff der Aderisolation
Polyvinylchlorid (PVC)
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
188 mm
Ader-Kennzeichnung
Ziffern
Flammwidrig nach IEC 60332-3-23 (Cat B)
nein
Flammwidrig nach IEC 60332-3-21 (Cat A F/R)
nein
Schnittware
ja
Halogenfrei nach EN IEC 60754-3
nein
Ölbeständig nach EN IEC 60811-404
nein
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung
