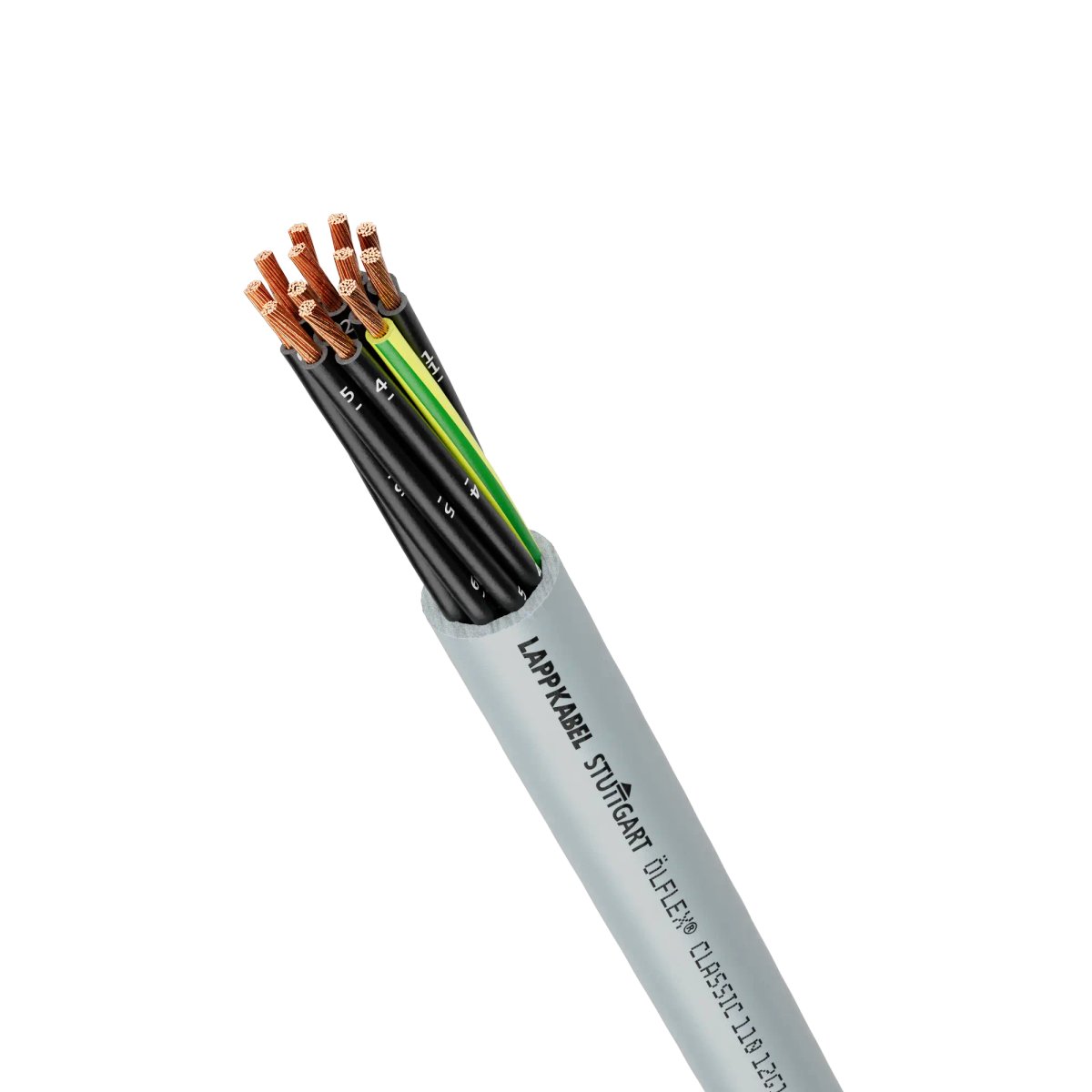

Universell einsetzbar zur Verdrahtung von maschineninternen und anlagenübergreifenden Steuerkreisen. Zur festen Verlegung und gelegentlichen Bewegung ohne Zugbeanspruchung. Leitungsaufbau erlaubt flexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette (artikelabhängig, siehe Technische Daten oder Datenblatt). Leitungsaufbau auch für Torsionsanwendungen in Windkraftanlagen geeignet. Für mittlere mechanische Beanspruchung geeignet. Einsetzbar in trockenen und feuchten Räumen. Flexibler Einsatz bei bis zu -15 °C möglich. PVC-Außenmantel ist beständig gegenüber Säuren und Laugen. 145 Standardartikel mit 2-100 Adern in gängigen Längen sowie Individualschnitten erhältlich. Platzsparend durch reduzierte Wanddicken. Hohe elektrische Sicherheit durch 4000 V-Prüfspannung. Öl-Beständigkeit nach DIN EN 50290-2-22 (TM54). Zertifizierte Qualität und geprüfte Eigenschaften durch VDE-Registrierung. Geprüfte Beständigkeit gegenüber ECOLAB®-Desinfektions- und Reinigungsmitteln. Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website.
Hersteller-Artikelnummer (MPN)
1119212
Schirm über Verseilelement
ohne
Mantelmaterial
Polyvinylchlorid (PVC)
Verseilelement
sonstige
Ader-Kennzeichnung
Ziffern
Mantel-Farbe
grau
Halogenfrei nach EN IEC 60754-2
nein
Kabelgeometrie
rund
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung
-40..80 °C
Zulässige Kabelaußentemperatur bei Montage/Handling
-15..70 °C
Leiternennquerschnitt
1 mm²
Spezifizierung Mantelmaterial
sonstige
Spezifizierung Aderisolation
sonstige
Nennspannung U0
300 V
Leiter-Oberfläche
blank
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
105 mm
Schirm
nein
Tragorgan
ohne
Flammwidrig nach IEC 60332-1-2
ja
Außendurchmesser ca.
10,5 mm
Leiter-Material
Kupfer
Flammwidrig nach IEC 60332-3-25 (Cat D)
nein
Brandverhalten nach EN 13501-6: Klasse
Eca
Ader-Zahl
12
Leiter-Klasse
Kl.5 = feindrähtig
Halogenfrei nach EN IEC 60754-1
nein
Ölbeständig nach EN IEC 60811-404
nein
Aderkennzeichnung nach HD 308 S2
nein
Raucharm nach EN IEC 61034-2
nein
Brandverhalten nach EN 13501-6: Rauchentwicklung
ohne
Flammwidrig nach IEC 60332-3-24 (Cat C)
nein
Flammwidrig nach IEC 60332-3-23 (Cat B)
nein
Halogenfrei nach EN IEC 60754-3
nein
Brandverhalten nach EN 13501-6: Abtropfverhalten
ohne
Nennspannung U
500 V
Leiter-Form
rund
Mit Schutzleiter
ja
Werkstoff der Aderisolation
Polyvinylchlorid (PVC)
Kältebeständig nach EN 60811-504+505+506
nein
Flammwidrig nach IEC 60332-3-21 (Cat A F/R)
nein
Schirm über Verseilung
ohne
Schnittware
ja
Flammwidrig nach IEC 60332-3-22 (Cat A)
nein
Gewicht
205 kg/km
Brandverhalten nach EN 13501-6: Säureentwicklung
ohne
Torsionsschutz
nein
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
