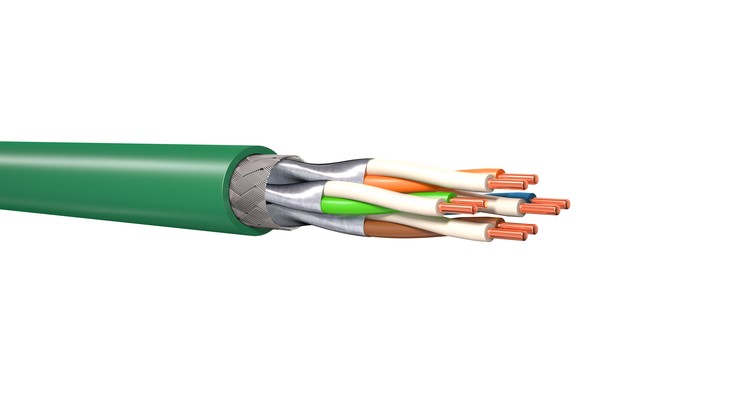

Symmetrisches Datenkabel mit 4 verseilten Paarelementen. Die Leiter bestehen aus eindrähtigem Kupfer. Der Schirmaufbau besteht aus einem Gesamtschirm aus Kupferdrahtgeflecht und Einzelschirmen für die Aderpaare, was hervorragende elektrische Eigenschaften gewährleistet.Installationskabel für den Einsatz in strukturierte Gebäudeverkabelungen nach ISO/IEC 11801 und EN 50173 (3. Ausgabe). Bestens geeignet für alle Anwendungen der Klassen D bis F Multimedia (Video, Daten, Sprache) >10 GbE nach IEEE 802.3an, Cable sharing, VoIP, PoE/PoE+/4PPoE.
Hersteller-Artikelnummer (MPN)
KD7D66B3N010100
Leitungs-Breite ca.
7,2 mm
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung
-20..60 °C
Flammwidrig nach IEC 60332-3-25 (Cat D)
nein
Flammwidrig nach IEC 60332-3-22 (Cat A)
nein
Geeignet als Computer-Datenkabel
ja
Spezifizierung Aderisolation
Polyethylen (PE)
Brandverhalten nach EN 13501-6: Klasse
B2ca
Flammwidrig nach IEC 60332-3-21 (Cat A F/R)
nein
Halogenfrei nach EN IEC 60754-2
ja
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
28,8 mm
Leiter-Klasse
Kl.1 = eindrähtig
Kategorie
7
Verseilelement
Paare
Zulässige Art der Installation im Erdreich
sonstige
Verseilung
Bündel
Wellenwiderstand
100 Ohm
Anzahl der Mantelschichten
1
Kabeltyp
S/FTP
Werkstoff der Aderisolation
Polyolefine
Leiter-Oberfläche
blank
Beidraht
nein
Duplex
nein
Schirm über Verseilung
Geflecht
Bewehrung/Armierung
ohne
Max. Zugfestigkeit während der Verlegung
110 kN
Funktionserhalt nach IEC 60331-23
nein
AWG-Größe
23
Zulässige Kabelaußentemperatur bei Montage/Handling
0..50 °C
Zertifiziert für Schiffsanwendungen
nein
Kabel querwasserdicht
nein
Trennungsklasse nach EN 50174-2
D
Flammwidrig nach IEC 60332-3-23 (Cat B)
nein
Spezifizierung Mantelmaterial
sonstige
Nennspannung U
125 V
Schutzmantel
ohne
Mit Reißleine
nein
Anzahl der Verseilelemente
4
Brandverhalten nach EN 13501-6: Rauchentwicklung
s1a
Brandverhalten nach EN 13501-6: Säureentwicklung
a1
Halogenfrei nach EN IEC 60754-3
nein
Kabel längswasserdicht
nein
Geeignet als Signalkabel
ja
Mantel-Farbe
grün
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung
57,6 mm
Flammwidrig nach IEC 60332-3-24 (Cat C)
ja
Außendurchmesser ca.
7,2 mm
Flammwidrig nach IEC 60332-1-2
nein
Ader-Zahl
8
Mantelmaterial
Polyolefine
Ader-Kennzeichnung
Farbe
Schirm über Verseilelement
Folie
Ölbeständig nach EN IEC 60811-404
nein
Material Bewehrung
sonstige
Geeignet als Sicherheitsalarmkabel
nein
NVP-Wert
79 %
Brandverhalten nach EN 13501-6: Abtropfverhalten
d1
Gewicht
57,7596 kg/km
Mit Nagetierschutz
nein
Raucharm nach EN IEC 61034-2
ja
Geeignet zur Verlegung im Erdreich
nein
Leiterdurchmesser
0,58 mm
Halogenfrei nach EN IEC 60754-1
ja
Geeignet als Telefonkabel
ja
Leiter-Material
Kupfer
Aderkennzeichnung nach HD 308 S2
nein
Leiternennquerschnitt
0,259 mm²
Kabelgeometrie
rund
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
57,6 mm
Leitungs-Höhe ca.
7,2 mm
Hersteller: KERPEN DATACOM KERPEN DATACOM GmbH Zweifaller Str. 275-287 DE 52224 Stolberg info@kerpen-data.com Webseite: www.kerpen-data.com
