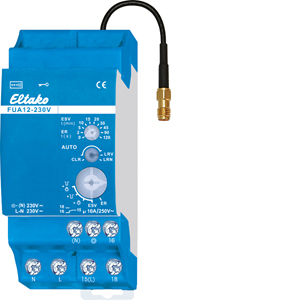

Funk-Universal-Aktor FUA12-230V

Produktinformationen

Funk-Universal-Aktor mit austauschbarer Antenne. Stromstoß-Schaltrelais mit 1 Wechsler potentialfrei 10A/250V AC, Glühlampen 2000W, mit DX-Technologie. Bidirektional. Veschlüsselter Funk. Stand-by-Verlust nur 0,9 Watt. Bei Bedarf kann eine Funkantenne FA250, FA200 oder FAG55E- angeschlossen werden. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 2 Teilungseinheiten = 36mm breit, 58mm tief. Versorgungsspannung 230V. Der Funk-Universal-Aktor vereinigt die Funktionen eines Funk-Antennenmodules und eines Aktors als 1-Kanal-Stromstoß-Schaltrelais mit DX-Technologie. Beim Ausfall der Versorgungsspannung bleibt der Schaltzustand erhalten. Bei wiederkehrender Versorgungsspannung wird definiert ausgeschaltet. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Mit der patentierten ELTAKO-Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 15(L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt. Dieser Funkaktor kann zusätzlich mit einem 230V-Steuertaster an der Klemme örtlich gesteuert werden. Zusätzlich muss dann auch der N-Leiter an die Klemme (N) angeschlossen werden. Ein Glimmlampenstrom ist nicht zugelassen. 230V-Steuertaster: Steuerstrom 0,4mA. Maximale Parallelkapazität (ca. Länge) der Steuerleitung 0,3µF (1000m). Es kann bidirektionaler Funk und/oder eine Repeater-Funktion eingeschaltet werden. Jede Zustandsänderung sowie eingegangene Zentralsteuer-Telegramme werden bei bidirektionalem Funk mit einem Funk-Telegramm bestätigt. Dieses Funk-Telegramm kann in andere Aktoren, Controller und in Universalanzeigen eingelernt werden. Mit dem unteren Drehschalter wird die Funktion des Aktors eingestellt. ER = Schaltrelais. ESV = Stromstoßschalter. Gegebenenfalls mit Rückfallverzögerung. +Taster-Dauerlicht = ESV mit Taster-Dauerlicht zugeschaltet. +Ausschaltvorwarnung = ESV mit Ausschaltvorwarnung zugeschaltet. +Ausschaltvorwarnung und Taster-Dauerlicht = ESV mit Ausschaltvorwarnung und Taster-Dauerlicht zugeschaltet. Bei zugeschaltetem Taster-Dauerlicht kann durch Tasten länger als 1 Sekunde auf Dauerlicht gestellt werden, welches nach 2 Stunden automatisch ausgeschaltet wird oder durch Tasten ausgeschaltet werden kann. Bei zugeschalteter Ausschaltvorwarnung flackert die Beleuchtung ca. 30 Sekunden vor Zeitablauf beginnend und insgesamt 3-mal in kürzer werdenden Zeitabständen. In dieser Zeit kann nachgeschaltet werden. Mit dem oberen Drehschalter kann in der Funktion ESV die Rückfallverzögerung von 2 bis 120 Minuten eingestellt werden. In der Stellung 0 normale Stromstoßschalter-Funktion ES ohne Rückfallverzögerung, ohne Taster-Dauerlicht und ohne Ausschaltvorwarnung. In der Stellung ER = Schaltrelais des unteren Drehschalters erfüllt dieser Drehschalter in den Einstellungen außer 0 eine Sicherheits- und Stromspar-Funktion: Sollte der Ausschaltbefehl nicht erkannt werden, z.B. wegen eines klemmenden oder zu hastig betätigten Tasters, öffnet Kontakt 18 nach Ablauf der zwischen 2 und 120 Sekunden einstellbaren Zeit automatisch. Wurde ein FTK eingelernt, ist diese Zeitfunktion ausgeschaltet. Universaltaster können gemäß Bedienungsanleitung als Öffner eingelernt werden. Funk-Fenster-Türkontakte FTK und Fenstergriffsensor FFG7B: Funktionseinstellung ER: Mehrere FTK und (oder) Fenstergriffsensor FFG7B sind miteinander verknüpft. Schließer: Wenn ein Fenster geöffnet ist, schließt Kontakt 18, alle Fenster müssen geschlossen sein, damit Kontakt 18 öffnet (z.B. Steuerung von Dunstabzugshauben). Öffner: Alle Fenster müssen geschlossen sein, damit der Kontakt 18 schließt, wenn ein Fenster geöffnet ist, öffnet Kontakt 18 (z.B. für Klimasteuerung). Dämmerungsschalter mit eingelerntem Funk-Außen-Helligkeitssensor FAH und in der Funktionseinstellung ESV. In der Zeiteinstellung 120 öffnet der Kontakt 18 bei ausreichender Helligkeit 4 Minuten verzögert, in der Zeiteinstellung 0 sofort. Die Tasteransteuerung bleibt zusätzlich möglich. Bewegungserkennung mit eingelerntem Funk-Bewegungsmelder FBH (Slave) und in der Funktionseinstellung ER. Bei Bewegung wird eingeschaltet. Wenn keine Bewegung mehr erkannt wird, öffnet Kontakt 18 nach Ablauf der zwischen 0 und 120 Sekunden einstellbaren Zeit. Wird ein Funk-Bewegungs-Helligkeitssensor FBH (Master) eingelernt, wird beim Einlernen mit dem oberen Drehschalter die Schaltschwelle festgelegt, bei welcher in Abhängigkeit von der Helligkeit (zusätzlich zur Bewegung) die Beleuchtung einschaltet bzw. ausschaltet. Ein Funk-Außen-Helligkeitssensor FAH oder ein Funk-Bewegungs-Helligkeitssensor FBH (Master) kann in der Funktionseinstellung ER gemeinsam mit Bewegungsmelder FBH (Slave) verwendet werden, damit Bewegung nur bei Dunkelheit ausgewertet wird. Wird vom FAH oder FBH (Master) Helligkeit erkannt, öffnet Kontakt 18 sofort. Bei dem Einlernen wird auch die Schaltschwelle eingelernt: zwischen beginnender Dämmerung und völliger Dunkelheit. Die LED begleitet den Einlernvorgang gemäß Bedienungsanleitung und zeigt im Betrieb Funk-Steuerbefehle durch kurzes Aufblinken an.
