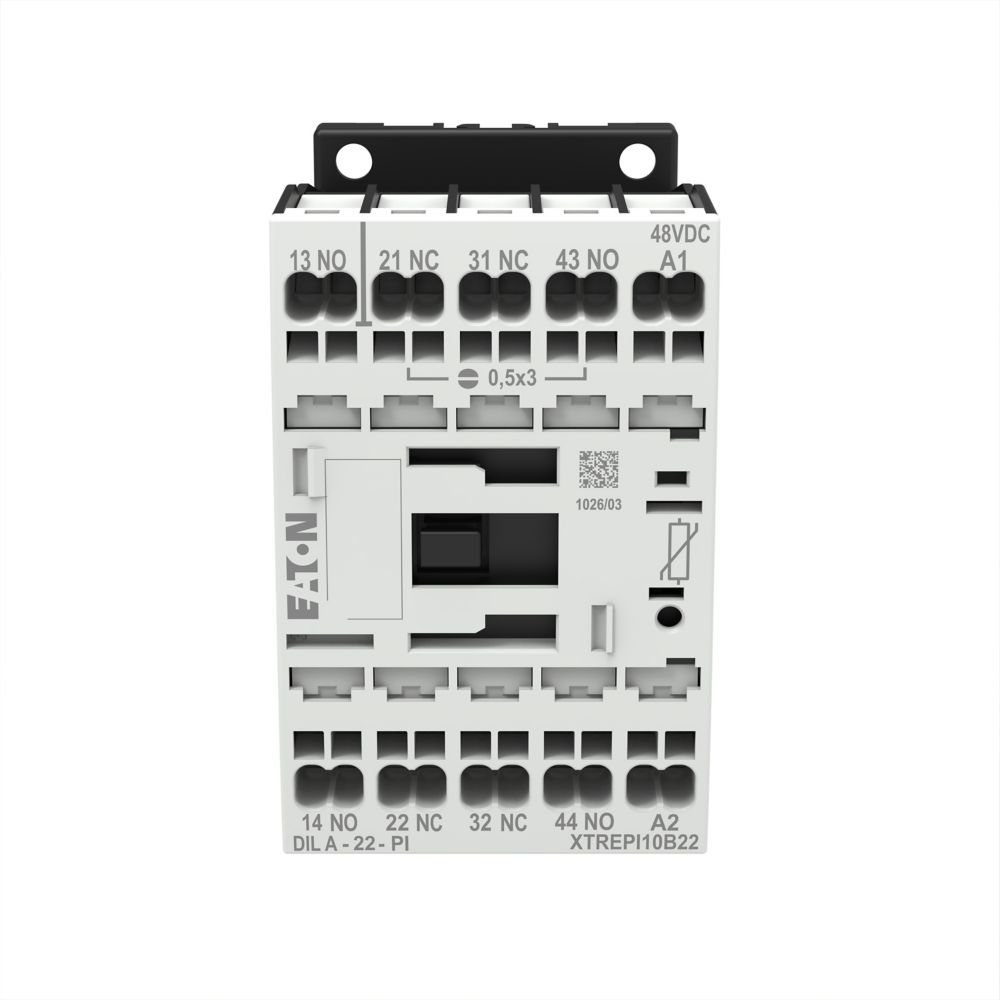

Hilfsschütz, Sortiment: DILA Relais, Anwendung: Hilfsschütze, Beschreibung: Basisgeräte mit positiven Betriebskontakten, Anschlusstechnik: Push-in-Klemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, 380 V 400 V 415 V: Ie= 4 A, Kontakte S = Schließer: 2 S, Kontakte Ö = Öffner: 2 Ö, Codenummer und Version der Kombination Unterscheidungsnummer: 22E, Kombinierbar mit Hilfsschaltermodul: DILA-XHI(V) -PI, Betätigungsspannung: 24 V DC, Stromart AC/DC: Gleichstrombetätigung, Schutzart: IP20, Hinweise: Kontaktnummern gemäß EN 50011, Markierungen Spulenanschluss gemäß EN 50005
Hersteller-Artikelnummer (MPN)
199218
Anzahl der Hilfskontakte als Öffner
2
Bemessungsschaltstrom
16 A
Montageart
DIN-Schiene/Schraube
Bemessungssteuerspeisespannung Us bei AC 60 Hz
0 V
Anzahl der Hilfskontakte als Schließer
2
Schnittstelle
nein
Anschlussart Hilfsstromkreis
Steckklemmanschluss
Bemessungsbetriebsstrom
16 A
Bemessungssteuerspeisespannung Us bei DC
24 V
Betriebsspannung bei AC 50 Hz
17..500 V
Bemessungssteuerspeisespannung Us bei AC 50 Hz
0 V
Betriebsspannung bei DC
24..220 V
Tiefe
75 mm
Spannungsart zur Betätigung
DC
Mit LED-Anzeige
nein
Betriebsspannung bei AC 60 Hz
17..500 V
Breite
45 mm
Bemessungsbetriebsstrom Ie, 400 V
4 A
Geeignet für Handbedienung
nein
Höhe
68 mm
Spannungsart der Betriebsspannung
AC/DC
Hersteller: Moeller Electric Eaton Electric GmbH Industrietechnik Hein-Moeller-Str. 7-11 DE 53115 Bonn bestellungen-handel-bonn@eaton.com Webseite: www.moeller.net
