Produktinformationen

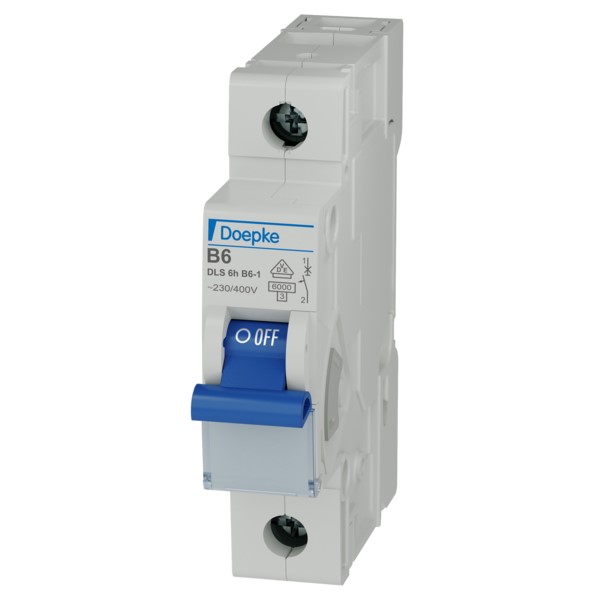

Die Aufgabe von Leitungsschutzschaltern ist das selbsttätige Abschalten von Stromkreisen zum Schutz von Leitungen und angeschlossenen Geräten. Nach einer Abschaltung können sie manuell wieder eingeschaltet werden, ohne dass z. B. Sicherungseinsätze ausgewechselt werden müssten. Jeder unserer Leitungsschutzschalter ist mit einer Freiauslösung ausgestattet, die ein sicheres Abschalten, auch bei z. B. mechanisch blockiertem Schaltknebel, gewährleistet. Leitungsschutzschalter der Baureihe DLS 6 schützen Kabel, Leitungen und Installationsgeräte gegen Überlast und Kurzschluss nach DIN VDE 0100. Die Baureihe umfasst eine große Auswahl verschiedener Typen, vom Schalter für Wohn- und Zweckgebäude bis zum Schalter für den industriellen Bereich. Durch ihre kompakte Bauweise bieten Leitungsschutzschalter der Baureihe DLS 6 maximalen Raumgewinn für die komfortable Verdrahtung. Der große Klemmbereich und die Möglichkeit der Verwendung handelsüblicher Verdrahtungsschienen sorgen für eine einfache Installation. Ergänzend ist der Anschluss einer Vielzahl von Zusatzgeräten wie zum Beispiel Arbeitsstromauslöser sowie Hilfs- und Störmelder möglich. Die Ausführung DLS 6h für das Handwerk eignet sich mit ihrem Bemessungsschaltvermögen von 6 kA für Verteiler- und Endstromkreise. Schalter mit der Auslösecharakteristik B stellen den Standardschutz für Licht- und Steckdosenkreise sicher. Eigenschaften: Bemessungsschaltvermögen 6 kAZugbügelklemmen mit weitem Klemmquerschnittsbereich für Schienen- und Leitungsverdrahtung auf beiden Anschlussseiten
spezielle Schnellbefestigung zur Entnahme auch mehrerer Leitungsschutzschalter aus dem unteren oder oberen Schienenverbund
großes. klappbares Beschriftungsfenster für einen sicheren Halt und Schutz des Etiketts
Verwendung von handelsüblichen Verdrahtungsschienen
ON/OFF-Schaltstellungsanzeige am Schaltknebel
Zubehör rechts nachrüstbar
kostenlose Beschriftungssoftware
Montageart: Schnellbefestigung auf Tragschiene
Einbaulage beliebig
Einsatzgebiete: geeignet für den Einsatz in Stromversorgungen für Wohngebäude und Zweck- bzw. gewerblich genutzte Gebäude.
- Hersteller-Artikelnummer (MPN)
- 09914019
- Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V
- 0 kA
- Bemessungsstrom
- 6 A
- Verschmutzungsgrad
- 2
- Unterputzmontage
- nein
- Bemessungsstoßspannungsfestigkeit Uimp
- 4 kV
- Anschließbarer Leiterquerschnitt mehrdrähtig
- 1,5..25 mm²
- Umgebungstemperatur während des Betriebs
- -25..55 °C
- Energiebegrenzungsklasse
- 3
- Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V
- 0 kA
- Mitschaltender Neutralleiter
- nein
- Frequenz
- 16,67..60 Hz
- Polzahl (gesamt)
- 1
- Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V
- 6 kA
- Zusatzeinrichtungen möglich
- ja
- Anzahl der abgesicherten Pole
- 1
- Breite in Teilungseinheiten
- 1
- Überspannungskategorie
- 3
- Schutzart (IP)
- IP20
- Bemessungsisolationsspannung Ui
- 2 V
- Verlustleistung
- 3,8 W
- Einbautiefe
- 68 mm
- Spannungsart
- AC/DC
- Bemessungsspannung
- 400 V
- Auslösecharakteristik
- B
- Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V
- 6 kA
- Explosionsgeschützt
- nein
- Anschließbarer Leiterquerschnitt eindrähtig
- 0,5..25 mm²
-
Hersteller: Doepke
Doepke Schaltgeräte GmbH
Stellmacher Str. 11
DE 26506 Norden
info@doepke.de
Webseite: www.doepke.de
