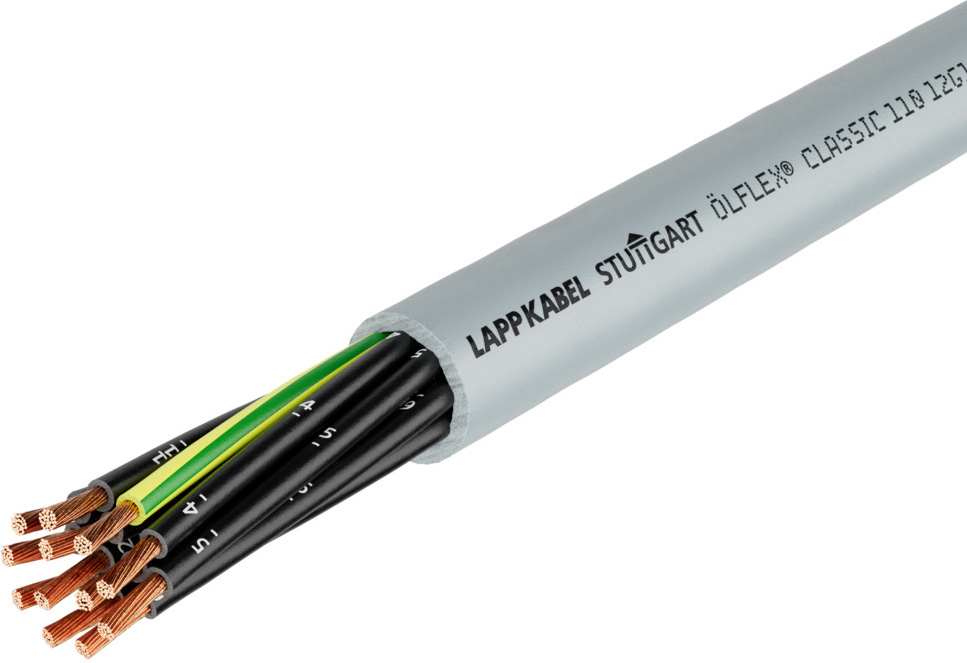

Universell einsetzbar zur Verdrahtung von maschineninternen und anlagenübergreifenden Steuerkreisen. Zur festen Verlegung und gelegentlichen Bewegung ohne Zugbeanspruchung. Leitungsaufbau erlaubt flexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette (artikelabhängig, siehe Technische Daten oder Datenblatt). Leitungsaufbau auch für Torsionsanwendungen in Windkraftanlagen geeignet. Für mittlere mechanische Beanspruchung geeignet. Einsetzbar in trockenen und feuchten Räumen. Flexibler Einsatz bei bis zu -15 °C möglich. PVC-Außenmantel ist beständig gegenüber Säuren und Laugen. 145 Standardartikel mit 2-100 Adern in gängigen Längen sowie Individualschnitten erhältlich. Platzsparend durch reduzierte Wanddicken. Hohe elektrische Sicherheit durch 4000 V-Prüfspannung. Öl-Beständigkeit nach DIN EN 50290-2-22 (TM54). Zertifizierte Qualität und geprüfte Eigenschaften durch VDE-Registrierung. Geprüfte Beständigkeit gegenüber ECOLAB®-Desinfektions- und Reinigungsmitteln. Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website.
Hersteller-Artikelnummer (MPN)
1119305/100
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
81 mm
Kabelgeometrie
rund
Schirm über Verseilung
ohne
Brandverhalten nach EN 13501-6: Säureentwicklung
ohne
Flammwidrig nach IEC 60332-3-21 (Cat A F/R)
nein
Ader-Kennzeichnung
Ziffern
Mit Schutzleiter
ja
Brandverhalten nach EN 13501-6: Rauchentwicklung
ohne
Brandverhalten nach EN 13501-6: Klasse
Eca
Flammwidrig nach IEC 60332-3-23 (Cat B)
nein
Halogenfrei nach EN IEC 60754-2
nein
Leiter-Material
Kupfer
Mantelmaterial
Polyvinylchlorid (PVC)
Ader-Zahl
5
Spezifizierung Aderisolation
sonstige
Flammwidrig nach IEC 60332-1-2
ja
Leiter-Klasse
Kl.5 = feindrähtig
Kältebeständig nach EN 60811-504+505+506
nein
Werkstoff der Aderisolation
Polyvinylchlorid (PVC)
Aderkennzeichnung nach HD 308 S2
nein
Mantel-Farbe
grau
Raucharm nach EN IEC 61034-2
nein
Schirm über Verseilelement
ohne
Leiternennquerschnitt
1,5 mm²
Flammwidrig nach IEC 60332-3-25 (Cat D)
nein
Schirm
nein
Außendurchmesser ca.
8,1 mm
Gewicht
128 kg/km
Tragorgan
ohne
Halogenfrei nach EN IEC 60754-1
nein
Flammwidrig nach IEC 60332-3-22 (Cat A)
nein
Torsionsschutz
nein
Ölbeständig nach EN IEC 60811-404
nein
Flammwidrig nach IEC 60332-3-24 (Cat C)
nein
Nennspannung U0
300 V
Verseilelement
sonstige
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung
-40..80 °C
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung
121,5 mm
Zulässige Kabelaußentemperatur bei Montage/Handling
-15..70 °C
Leiter-Oberfläche
blank
Brandverhalten nach EN 13501-6: Abtropfverhalten
ohne
Nennspannung U
500 V
Spezifizierung Mantelmaterial
sonstige
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
