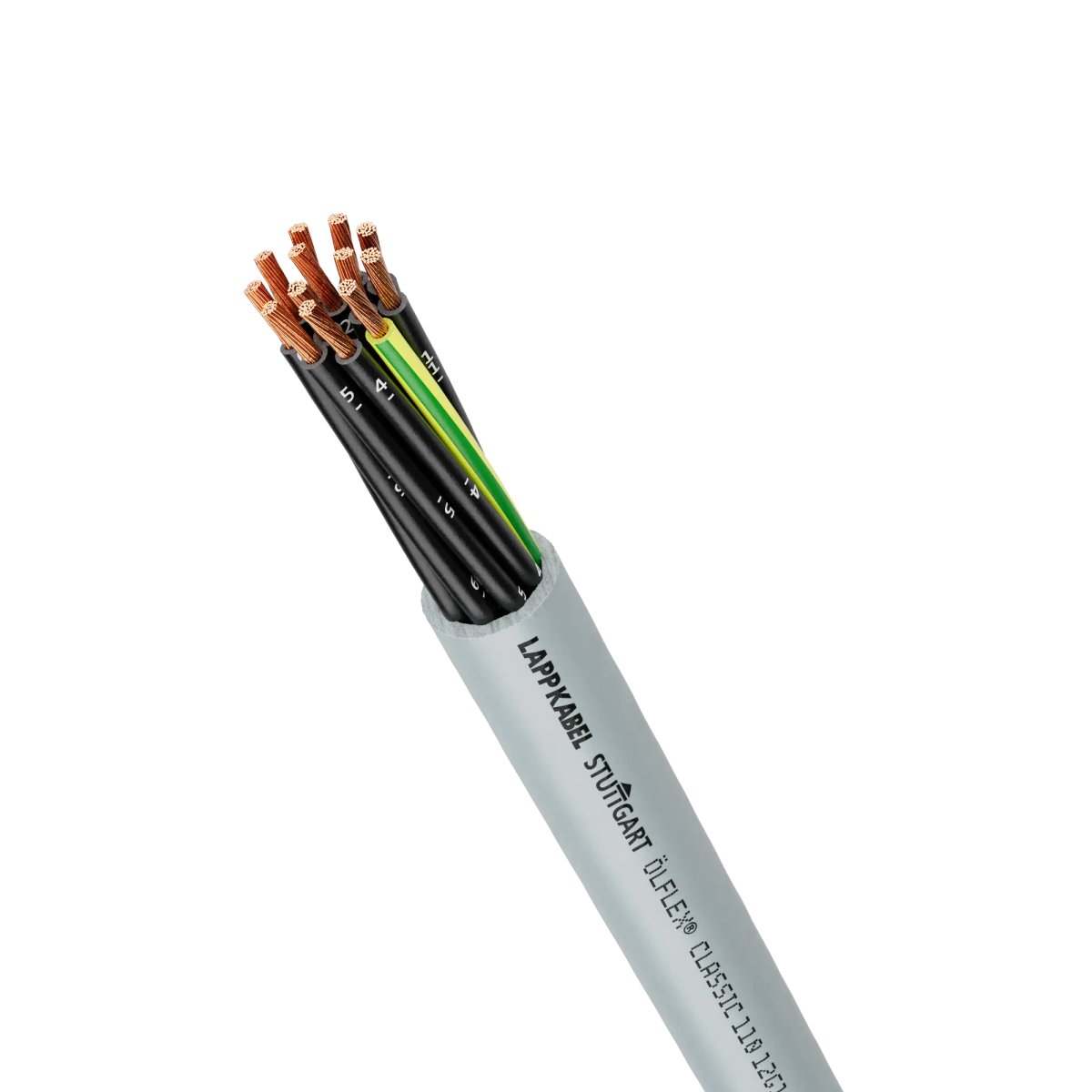

Universell einsetzbar zur Verdrahtung von maschineninternen und anlagenübergreifenden Steuerkreisen. Zur festen Verlegung und gelegentlichen Bewegung ohne Zugbeanspruchung. Leitungsaufbau erlaubt flexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette (artikelabhängig, siehe Technische Daten oder Datenblatt). Leitungsaufbau auch für Torsionsanwendungen in Windkraftanlagen geeignet. Für mittlere mechanische Beanspruchung geeignet. Einsetzbar in trockenen und feuchten Räumen. Flexibler Einsatz bei bis zu -15 °C möglich. PVC-Außenmantel ist beständig gegenüber Säuren und Laugen. 145 Standardartikel mit 2-100 Adern in gängigen Längen sowie Individualschnitten erhältlich. Platzsparend durch reduzierte Wanddicken. Hohe elektrische Sicherheit durch 4000 V-Prüfspannung. Öl-Beständigkeit nach DIN EN 50290-2-22 (TM54). Zertifizierte Qualität und geprüfte Eigenschaften durch VDE-Registrierung. Geprüfte Beständigkeit gegenüber ECOLAB®-Desinfektions- und Reinigungsmitteln. Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website.
Hersteller-Artikelnummer (MPN)
1119304
Flammwidrig nach IEC 60332-3-22 (Cat A)
nein
Leiter-Form
rund
Schirm über Verseilelement
ohne
Aderkennzeichnung nach HD 308 S2
nein
Schirm
nein
Außendurchmesser ca.
7,2 mm
Brandverhalten nach EN 13501-6: Rauchentwicklung
ohne
Flammwidrig nach IEC 60332-1-2
ja
Leiter-Oberfläche
blank
Spezifizierung Mantelmaterial
sonstige
Ader-Zahl
4
Flammwidrig nach IEC 60332-3-24 (Cat C)
nein
Flammwidrig nach IEC 60332-3-21 (Cat A F/R)
nein
Mantel-Farbe
grau
Leiter-Klasse
Kl.5 = feindrähtig
Spezifizierung Aderisolation
sonstige
Ölbeständig nach EN IEC 60811-404
nein
Leiternennquerschnitt
1,5 mm²
Raucharm nach EN IEC 61034-2
nein
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
72 mm
Werkstoff der Aderisolation
Polyvinylchlorid (PVC)
Leiter-Material
Kupfer
Tragorgan
ohne
Ader-Kennzeichnung
Ziffern
Torsionsschutz
nein
Zulässige Kabelaußentemperatur bei Montage/Handling
-15..70 °C
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
28,8 mm
Halogenfrei nach EN IEC 60754-2
nein
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung
-40..80 °C
Mit Schutzleiter
ja
Nennspannung U
500 V
Mantelmaterial
Polyvinylchlorid (PVC)
Halogenfrei nach EN IEC 60754-3
nein
Schirm über Verseilung
ohne
Gewicht
98 kg/km
Flammwidrig nach IEC 60332-3-23 (Cat B)
nein
Brandverhalten nach EN 13501-6: Abtropfverhalten
ohne
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung
