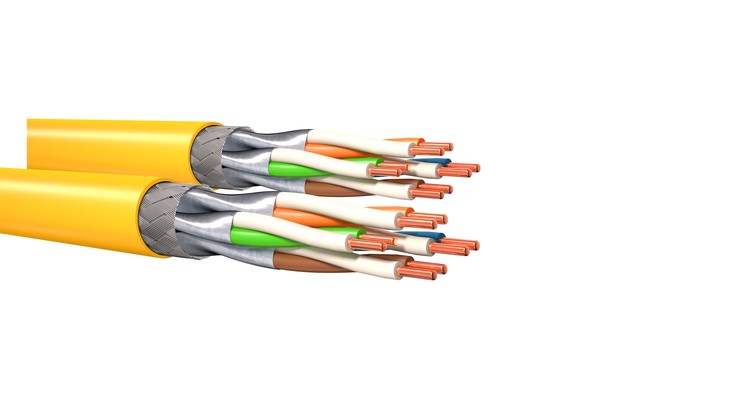

Symmetrisches Datenkabel mit 4 verseilten Paarelementen. Die Leiter bestehen aus eindrähtigem Kupfer. Der Schirmaufbau besteht aus einem Gesamtschirm aus Kupferdrahtgeflecht und Einzelschirmen für die Aderpaare, was hervorragende elektrische Eigenschaften gewährleistet.Installationskabel für den Einsatz in strukturierte Gebäudeverkabelungen nach ISO/IEC 11801 und EN 50173 (3. Ausgabe). Bestens geeignet für alle Anwendungen der Klassen D bis FA Multimedia (Video, Daten, Sprache) >10 GbE nach IEEE 802.3 an, Cable sharing, VoIP, PoE/PoE+/4PPoE
Hersteller-Artikelnummer (MPN)
KD7X67D3Y050050
Flammwidrig nach IEC 60332-1-2
nein
Leiternennquerschnitt
0,259 mm²
Ader-Zahl
16
Schirm über Verseilung
Geflecht
Geeignet als Sicherheitsalarmkabel
nein
Verseilelement
Paare
Material Bewehrung
sonstige
Zulässige Art der Installation im Erdreich
sonstige
Kabel längswasserdicht
nein
Wellenwiderstand
100 Ohm
Kabelgeometrie
flach
Brandverhalten nach EN 13501-6: Säureentwicklung
a1
Leiter-Oberfläche
blank
NVP-Wert
80 %
Flammwidrig nach IEC 60332-3-21 (Cat A F/R)
nein
Geeignet zur Verlegung im Erdreich
nein
Brandverhalten nach EN 13501-6: Rauchentwicklung
s1a
Flammwidrig nach IEC 60332-3-23 (Cat B)
nein
Brandverhalten nach EN 13501-6: Abtropfverhalten
d1
Ölbeständig nach EN IEC 60811-404
nein
Zulässige Kabelaußentemperatur bei Montage/Handling
0..50 °C
Kabeltyp
S/FTP
Mit Reißleine
nein
Leitungs-Breite ca.
14,5 mm
Mit Nagetierschutz
nein
Mantelmaterial
Polyolefine
Geeignet als Computer-Datenkabel
ja
Anzahl der Verseilelemente
4
Leiter-Klasse
Kl.1 = eindrähtig
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
28,8 mm
Geeignet als Signalkabel
ja
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
57,6 mm
Leiterdurchmesser
0,58 mm
Flammwidrig nach IEC 60332-3-25 (Cat D)
nein
Halogenfrei nach EN IEC 60754-1
ja
Geeignet als Telefonkabel
ja
Flammwidrig nach IEC 60332-3-24 (Cat C)
ja
Raucharm nach EN IEC 61034-2
ja
Zertifiziert für Schiffsanwendungen
nein
Außendurchmesser ca.
7,2 mm
Halogenfrei nach EN IEC 60754-2
ja
Kategorie
7A (IEC)
Werkstoff der Aderisolation
Polyolefine
Kabel querwasserdicht
nein
Gewicht
114,0396 kg/km
Funktionserhalt nach IEC 60331-23
nein
Schutzmantel
ohne
Verseilung
Bündel
Spezifizierung Aderisolation
Polyethylen (PE)
Duplex
ja
Bewehrung/Armierung
ohne
AWG-Größe
23
Max. Zugfestigkeit während der Verlegung
220 kN
Ader-Kennzeichnung
Farbe
Beidraht
nein
Brandverhalten nach EN 13501-6: Klasse
Dca
Leiter-Material
Kupfer
Aderkennzeichnung nach HD 308 S2
nein
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung
-20..60 °C
Mantel-Farbe
gelb
Spezifizierung Mantelmaterial
sonstige
Nennspannung U
125 V
Trennungsklasse nach EN 50174-2
D
Anzahl der Mantelschichten
1
Leitungs-Höhe ca.
7,2 mm
Flammwidrig nach IEC 60332-3-22 (Cat A)
nein
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung
57,6 mm
Schirm über Verseilelement
Folie
Halogenfrei nach EN IEC 60754-3
nein
Hersteller: KERPEN DATACOM KERPEN DATACOM GmbH Zweifaller Str. 275-287 DE 52224 Stolberg info@kerpen-data.com Webseite: www.kerpen-data.com
