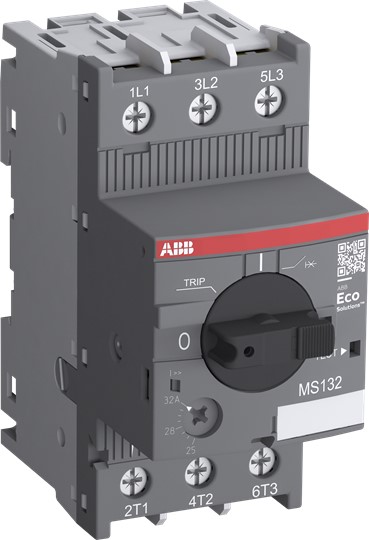

Motorschutzschalter MS132 mit thermischem und elektromagnetischem Schutz steht für die kompakte und leistungsstarke Baureihe mit hohem Kurzschlussausschaltvermögen für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/TRIP/0. Darüber hinaus verfügt MS132 über eine Kurzschlussanzeige. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position direkt verriegelbar. Hilfs-, Signal- und Kurschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw. 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment. Atex-Zertifizierung erlaubt den Schutz von Motoren im Ex-Bereich, UL-Zulassung als >Self protected combination motor cotroller
Hersteller-Artikelnummer (MPN)
1SAM350000R1011
Mit integriertem Unterspannungsauslöser
nein
Verlustleistung
8,4 W
Phasenausfallempfindlich
ja
Gerätebauart
Komplettgerät im Gehäuse
Schutzart (IP)
IP20
Polzahl
3
Anschlussart Hauptstromkreis
Schraubanschluss
Bemessungsbetriebsleistung bei AC-3, 400 V
7,5 kW
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC
100 kA
Überlastauslöser Stromeinstellung
10..16 A
Bemessungsbetriebsleistung bei AC-3, 230 V
7,5 kW
Höhe
97,8 mm
Auslösetechnik
thermomagnetisch
Bemessungsdauerstrom Iu
16 A
Breite
45 mm
Tiefe
86,55 mm
Mit thermischem Überlastschutz
ja
Bemessungsbetriebsspannung
250..690 V
Mit integriertem Hilfsschalter
nein
Einstellbereich des unverzögerten Kurzschlussauslösers
