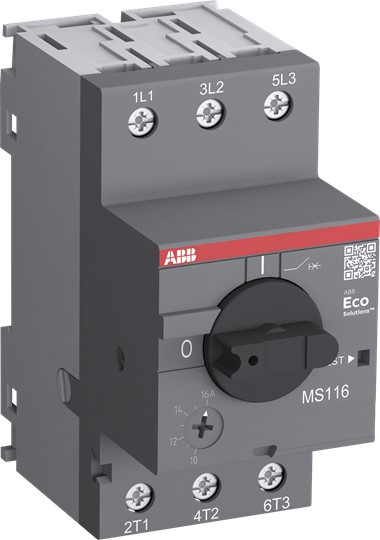

Motorschutzschalter MS116 mit thermischem und elektromagnetischem Schutz steht für die kompakte und wirtschaftliche Baureihe für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschließvorrichtung in 0-Position verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.
Hersteller-Artikelnummer (MPN)
1SAM250000R1011
Auslösetechnik
thermomagnetisch
Mit thermischem Überlastschutz
ja
Polzahl
3
Mit integriertem Hilfsschalter
nein
Gerätebauart
Komplettgerät im Gehäuse
Höhe
90 mm
Bemessungsbetriebsleistung bei AC-3, 400 V
7,5 kW
Tiefe
85,6 mm
Bemessungsdauerstrom Iu
16 A
Bemessungsbetriebsleistung bei AC-3, 230 V
7,5 kW
Breite
45 mm
Verlustleistung
8,4 W
Überlastauslöser Stromeinstellung
10..16 A
Schutzart (IP)
IP20
Bemessungsbetriebsspannung
690 V
Phasenausfallempfindlich
ja
Einstellbereich des unverzögerten Kurzschlussauslösers
240 A
Mit integriertem Unterspannungsauslöser
nein
Ausführung des Betätigungselements
sonstige
Anschlussart Hauptstromkreis
Schraubanschluss
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC
