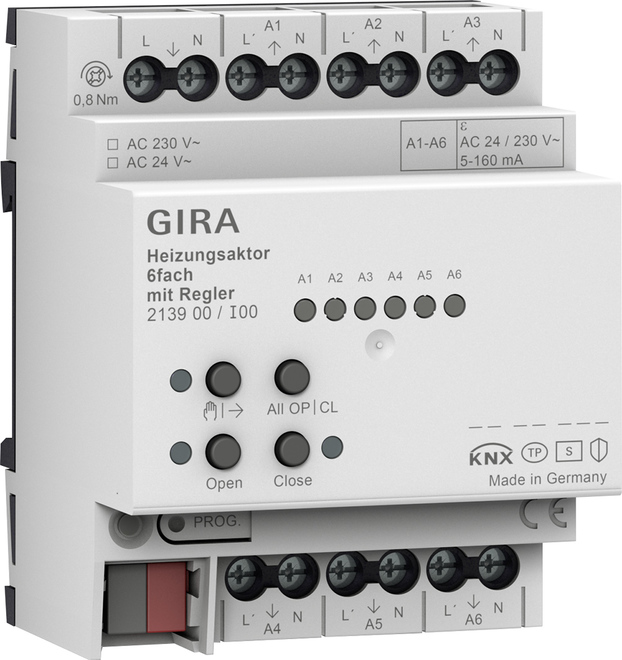

Heizungsaktor 6-f. Regler OneKNX REG 213900

Produktinformationen

Heizungsaktor 6fach mit Regler für Gira One und KNX Merkmale: Funktion im Gira One System -Einzelraumregelung möglich durch feste Regler und Ventilausgangspaarung. -Aktor zum Schalten elektrothermischer Stellantriebe in Heiz-und Kühlsystemen. -Die Ausgänge sind kurzschluss-und überlastsicher. -Stellantriebe mit Nennspannung 24 V oder 230 V ansteuerbar. -Handbedienung der Ausgänge. -Wärmebedarfsmeldung z. B. an eine Wärmepumpe in Kombination mit Schaltaktor 1fach 16 A mit Binäreingang 3fach (Best.-Nr. 5061 00) oder Schaltaktor 2fach / Jalousieaktor 1fach 16 A mit Binäreingang 3fach (Best.-Nr. 5062 00) Ventilausgänge -6 voneinander unabhängige elektronische Ventilausgänge. -Ventilansteuerung mit Charakteristik "stromlos geöffnet" oder "stromlos geschlossen" je Ausgang parametrierbar. -Schutz gegen festsitzende Ventile durch intelligente Ventilspülung mit der Dauer 5 min und einem Zyklus von 1 Woche. -Boost-Funktion zum schnellen Aufheizen bei Heizkörpern Verbrauchern (elektrisch oder wassergeführt). Raumtemperaturregler -6 unabhängige Regler für Heiz-und Kühlbetrieb, optimiert auf das jeweilige Heiz-und Kühlsystem: Fußbodenheizung (elektrisch oder wassergeführt), Heizkörper (elektrisch oder wassergeführt), Fußbodenkühlung -Art der Heizreglung einstellbar. Stetige PI-Regelung oder schaltende 2-Punkt-Regelung. -Betriebsmodi: Komfort, Stand-by, Nachtabsekung und Frost-/Hitzeschutz. -Automatische Wärme-/Kältebedarfsmeldung: Hierbei wertet der Aktor kontinuierlich die Stellgrößen zugeordneter Ausgänge aus und informiert das Gira One System, wenn ein Wärme-/Kältebedarf an einem Ausgang bzw. in einem Heiz-/Kühlkreis besteht. Der verbundene Schaltaktor schließt oder öffnet in Abhängigkeit der Wärme-/Kältebedarfsmeldung sein Relais. Hierdurch lassen sich Brenner-und Kesselsteuerungen, die über geeignete Steuereingänge verfügen, energieeffizient ansteuern (z. B. bedarfsgerechtes Umschalten zwischen Reduzier-und Komfortsollwert in einer zentralen Brennwerttherme oder Wärmepumpen). -Grenzwertvorgabe für die Fußbodentemperatur. -Manuelle oder automatische Fenster-auf-Erkennung bei Temperaturabsenkung inkl. Festlegung der Dauer des Frostschutzes. -Fensterkontaktabfrage und Visualisierung in der Smart Home App: Ein geöffnetes Fenster führt nach Ablauf von 5 Minuten zum Heizbetriebsmodus Frostschutz. -Abfrage einer Heizen/Kühlen Umschaltung z. B. mittels Binäreingang einer Wärmepumpe, um die aktuelle Betriebsart (Heizen oder Kühlen) an Heizungsregler weiterleiten zu können. Funktion im Gira KNX System -Heizungsaktor mit integriertem Raumtemperaturregler zur Ansteuerung von elektrothermischen Stellantrieben für Heiz-und Kühlanlagen. Ventilausgänge -6 voneinander unabhängige elektronische Ventilausgänge. -Ventilausgang 1 kann als Vorlage für andere Ventilausgänge genutzt werden. -Meldung der größten Stellgröße des Aktor parametrierbar. -Stellantriebe mit Nennspannung 24 V oder 230 V ansteuerbar. -Ventilansteuerung (spannungslos geöffnet / geschlossen) je Ausgang parametrierbar. -Stellgrößeneingang: "schaltend -1 Bit" und "stetig -1 Byte". -Ventilansteuerung: "schaltend -1 Bit", "stetig -1 Byte PWM" oder "stetig -1 Byte Stellgrößen-Grenzwert". -Statusrückmeldungen konfigurierbar. -Ausfallmeldung der Ventil-Betriebsspannung konfigurierbar. -Überlast-und Kurzschlussmeldung separat für jeden Ventilausgang einstellbar. -Wärmebedarfs-und Pumpensteuerung. Festsitzschutz verhindert das Festsitzen der Pumpe. -Sommer-oder Winterbetrieb über ein Objekt wählbar. -Jeder Ventilausgang kann in einer Zwangsposition verriegelt werden. Für Sommer-und Winterbetrieb sind unterschiedliche Stellgrößenwerte parametrierbar. -Zyklische Überwachung der Stellgröße jedes Ausgangs. -Automatische Ventilspülung. -Betriebsstundenzähler je Ausgang konfigurierbar. -Servicebetrieb zur Wartung oder Installation von Ventilantrieben. -Handbedienung der Ausgänge unabhängig vom KNX. -Reaktionen bei Busspannungsausfall und -wiederkehr und nach einem ETS-Programmiervorgang für jeden Ventilausgang einstellbar. -Verschiedene aktiv sendende Statusmeldungen lassen sich nach Busspannungswiederkehr oder nach einem ETS-Programmier- -vorgang global verzögern. Raumtemperaturregler -12 unabhängige Raumtemperaturregler. -Raumtemperaturregler 1 kann als Vorlage für andere Raumtemperaturregler genutzt werden. -Betriebsmodi: Komfort, Standby, Nacht und Frost-/Hitzeschutz. -Jedem Betriebsmodus können eigene Temperatursollwerte zugeordnet werden. -Solltemperaturvorgabe: relativ (Ableitung aus Basissollwert) oder absolut (unabhängige Solltemperaturen für jeden Betriebsmodus). -Automatisches Senden und Zykluszeit für Stellgrößenausgabe parametrierbar. -Anwesenheitserkennung durch Präsenztaste oder Präsenzmelder. -Umschaltung der Betriebsmodi gemäß KNX Spezifikation. -Frost-/Hitzeschutzumschaltung durch Fensterstatus oder Temperatursturzerkennung. -Betriebsarten: "Heizen", "Kühlen", "Heizen und Kühlen" jeweils mit oder ohne Zusatzstufe. -Je Heiz-oder Kühlstufe sind verschiedene Regelungsarten konfigurierbar: PI-Regelung (stetige oder schaltende PWM) oder 2-Punkt-Regelung (schaltend). -Verschiedene Arten der Heizung und Kühlung einstellbar. -Regelparameter für PI-Regler (Proportionalbereich, Nachstellzeit) und 2-Punkt-Regler (Hysterese) einstellbar. -Automatisches oder objektorientiertes Umschalten zwischen "Heizen" und "Kühlen". -Sperren der Stellgrößenausgänge über Objekte möglich. -Raumtemperaturmessung über bis zu zwei externe KNX Temperaturfühler. Messwertbildung der externen Fühler parametrierbar oder zyklische Überwachung. -Die Ist-und Solltemperaturen können nach einer parametrierbaren Abweichung auf den Bus (auch zyklisch) ausgegeben werden. -Getrennte oder gemeinsame Stellgrößenausgabe im Heiz-und Kühlbetrieb (4-Rohr oder 2-Rohr-System). -Stellgrößenbegrenzung möglich. -Fußbodentemperaturbegrenzung im Heizbetrieb und Kühlbetrieb möglich. -Solltemperaturbegrenzung im Kühlbetrieb möglich. -Solltemperaturanhebung im Heizbetrieb möglich. -Boost-Funktion zum schnellen Aufheizen oder Abkühlen. -Szenen: Bis zu 64 interne Szenen sind je Regler parametrierbar. Inkl. Szenenspeicherfunktion und Erweiterer Szenenabruf (Toggeln von Szenen). Logikfunktionen -Das Gerät verfügt über acht interne Logikfunktionen. -Logikgatter (UND, ODER, exklusives UND, exklusives ODER, je mit bis zu 4 Eingängen). -1-Bit-auf-1-Byte-Umsetzer mit Eingangsfilter, Sperrobjekt und Vorgabe der Ausgabewerte. -Sperrglied mit Filter-und Zeitfunktionen und Sperrobjekt. -Vergleicher für Werte mit neun verschiedenen Eingangsdatenformaten und vielen Vergleichsoperationen. -Grenzwertschalter mit Hysterese mit oberem und unterem Schwellwert bei neun verschiedenen Eingangsdatenformaten. -Inkl. Vorgabe der 1-Bit-Ausgabewerte. -Die Logikfunktionen besitzen eigene KNX Kommunikationsobjekte und können Telegramme des Aktors oder anderer Busgeräte verarbeiten. Hinweise: -Updatefähigkeit über den Gira Projekt Assistenten (GPA). Lieferumfang: -Anschluss-und Abzweigklemme im Lieferumfang enthalten.
