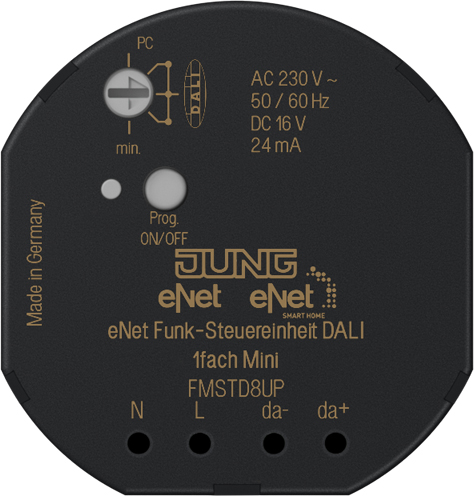

Funk-Steuereinheit DALI FM STD 8 UP

Produktinformationen

Bestimmungsgemäßer Gebrauch
Schalten und Helligkeitseinstellung für Leuchten mit DALI Schnittstelle
Bedienung mit geeigneten eNet-Funksendern
Montage in Gerätedose mit Abmessungen nach DIN 49073 in Kombination mit einer geeigneten Abdeckung
Montage in Aufputzgehäuse oder Einbauadapter Mini-Gehäuse (Art.-Nr. FM-EBG) für Zwischendecken

Produkteigenschaften
Gemeinsame Bedienung aller angeschlossenen DALI Vorschaltgeräte (Broadcast)
Elektronischer Kurzschlussschutz der DALI Versorgung mit dauerhafter Abschaltung nach 8 Sekunden
Elektronischer Übertemperaturschutz der DALI Versorgung mit Selbsthaltung
DALI Versorgung für maximal 12 DALI Teilnehmer
Parallelschalten von bis zu 6 DALI Steuergeräten mit der Möglichkeit bis zu 72 Teilnehmer zu versorgen
Einschalthelligkeit dauerhaft speicherbar
Minimalhelligkeit dauerhaft speicherbar
Szenenbetrieb möglich
Statusanzeige mit LED
Statusrückmeldung an Funksender
DALI Vorschaltgeräte mit Taste Prog schaltbar

Mit eNet-Server einstellbar:
Maximalhelligkeit
Dimmgeschwindigkeit
Ein-/ Ausschaltverzögerung
Auf-/ Abdimmrampe
Abschaltwarnung
Bediensperren
Dauer-Ein, Dauer-Aus
Hotelfunktion
Nachlaufzeit
Zusatzfunktionen mit eNet-Server:
Vollverschlüsselte Funkübertragung (AES-CCM) ab eNet Server Softwareversion 2.0
Update der Gerätesoftware
Repeaterfunktion
Fehlerspeicher auslesen
Nennspannung: AC V ~
Netzfrequenz: 50/60 Hz
Leistungsaufnahme: max. 2 W
Umgebungstemperatur: -25 ... +70 °C
DALI-Systemspannung: DC 16 V
Ausgangsstrom: max. 24 mA
Anzahl DALI Teilnehmer: max. 12
Leistungsreduzierung
Anzahl DALI Teilnehmer über 45 °C: max. 8
Anzahl parallele Steuergeräte: max. 6
Anschlussart: Schraubklemmen
eindrähtig: 1 x 0,75 ... 4 mm2
feindrähtig mit Aderendhülse: 1 x 0,75 ... 2,5 mm2
Maße (Ø x H): 53 x 28 mm
Funkfrequenz: 868,0 ... 868,6 MHz
Sendeleistung: max. 20 mW
Sendereichweite im Freifeld: typ. 100 m
Empfängerkategorie: 2
