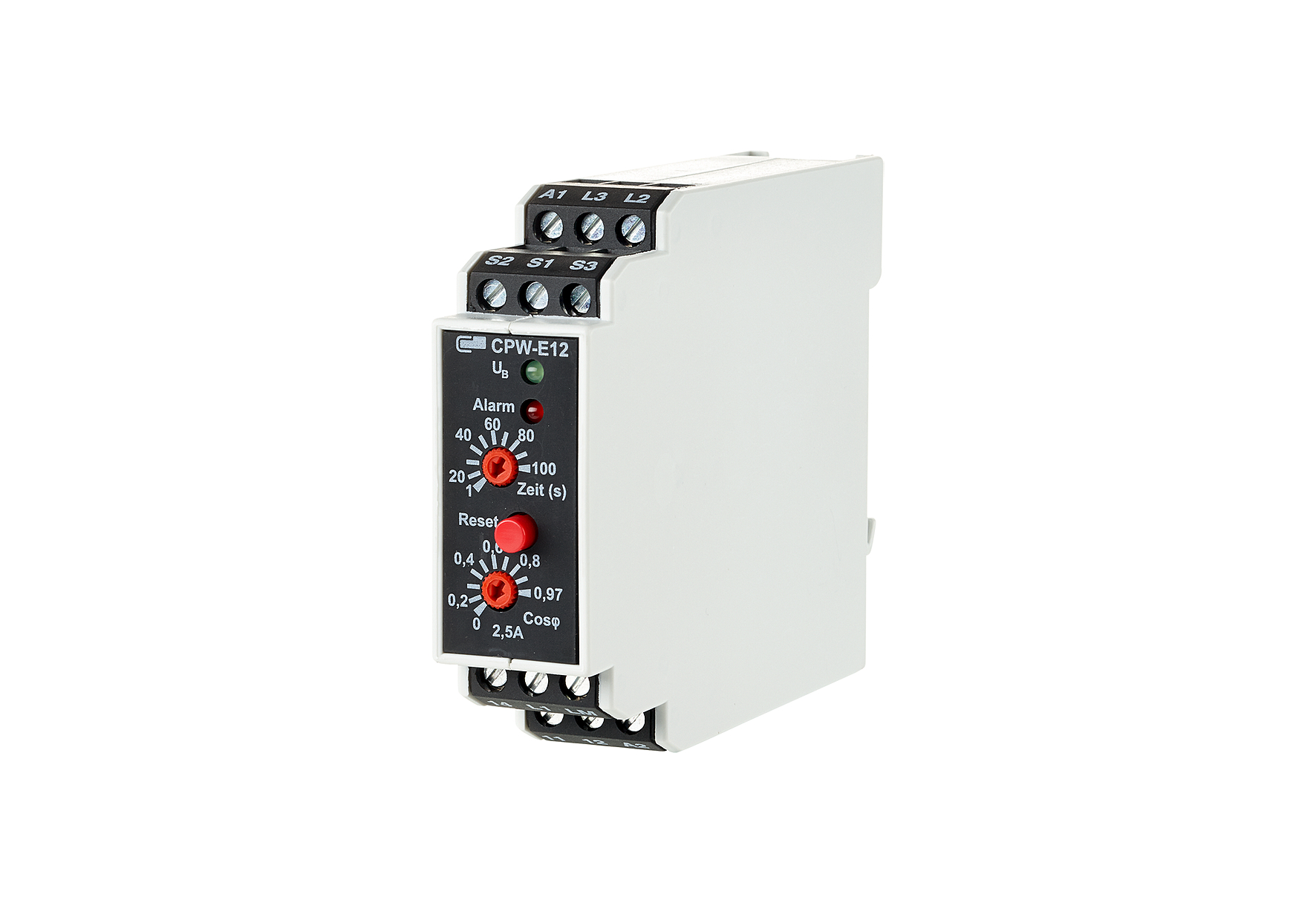

Der cosPhi-Wächter wird zur Erkennung einer Unterlast verwendet. Der Ansprechwert und die Ansprechzeit sind einstellbar. Er ist auch in Verbindung mit einem Frequenzumrichter einsetzbar (Frequenz 2 bis 200 Hz). Die Überwachung erfolgt durch die Erkennung der Phasenverschiebung zwischen Strom und Spannung. Dieser Phasenwinkel verschiebt sich mit der Belastung eines Motors. Einstellungen der Funktionen über Brücken S1 - S2 - S3: S1 - S2 offen = bei Unterlast Relais rückgefallen, S1 - S2 gebrückt = bei Unterlast Relais angezogen, S1 - S3 offen = mit Fehlerspeicher, S1 - S3 gebrückt = ohne Fehlerspeicher. Über einen Schließer auf S1 - S3 kann das Modul fernentriegelt werden. Beim Fehlerspeicher (keine Brücke über S1-S3) bleibt die Fehlermeldung bis zur Quittierung oder bis zur Unterbrechung der Versorgungsspannung bestehen.
Hersteller-Artikelnummer (MPN)
110281052013
Mit abnehmbaren Klemmen
nein
Tiefe
95 mm
Ausführung des elektrischen Anschlusses
Schraubanschluss
Spannungsart der Betriebsspannung
AC
Höhe
75 mm
Anzahl der Kontakte als Wechsler
1
Spannungsart der Versorgungsspannung
AC
Breite
22,5 mm
Hersteller: METZ CONNECT METZ CONNECT GmbH Im Tal 2 DE 78176 Blumberg info@metz-connect.com Webseite: www.metz-connect.com
