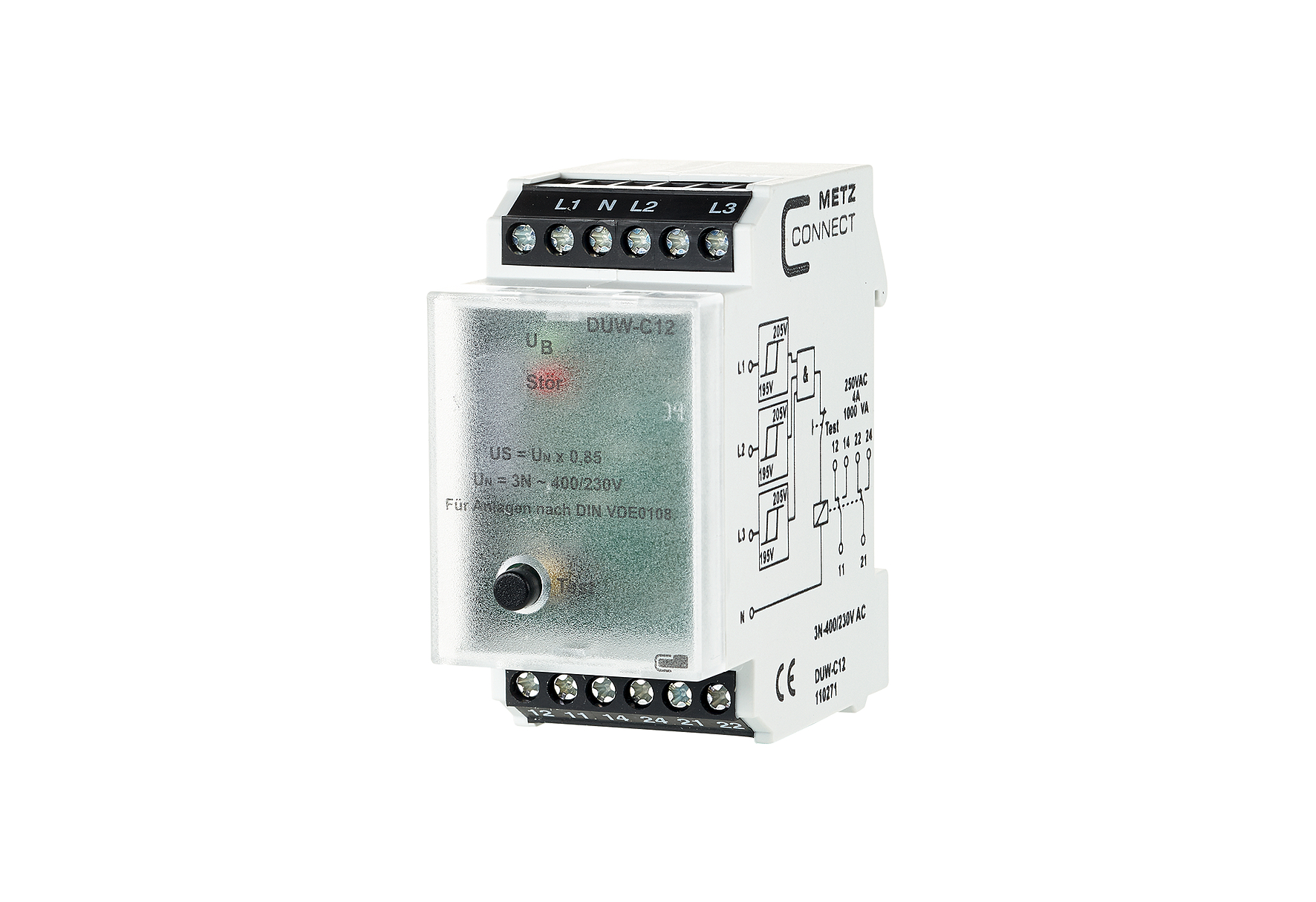

Unterspannungsüberwachung in Drei-Phasen-Netzen (jede Phase gegen Nullleiter) mit fest eingestelltem Schwellwert, fest eingestellter Hysterese und integrierter Testtaste. Es wurde speziell für Notbeleuchtungsanlagen nach DIN VDE 0108 entwickelt. Das Gerät kann auch zur Überwachung einer einzelnen Phase verwendet werden. Alle nicht belegten Eingänge müssen mit der angeschlossenen Phase verbunden werden. Liegt eine durch den Verbraucher bedingte Rückspannung vor, die größer als der eingestellte Schwellwert ist, erfolgt keine Fehlermeldung. Gutmeldung: Relais ist angezogen (Kontakte 11-14 und 21-24 geschlossen), LED ist aus. Störmeldung: Relais ist abgefallen (Kontakte 11-14 und 21-24 offen), LED ist an. Tastendruck: Relais fällt zurück (Kontakte 11-14 und 21-24 offen), LED geht an.Anschluss mit Schraubklemmen
Hersteller-Artikelnummer (MPN)
110271
Mit abnehmbaren Klemmen
nein
Breite
35 mm
Funktion Phasenausfallerkennung
ja
Spannungsmessbereich
400 V
Tiefe
65 mm
Funktion Überspannungserkennung
nein
Ausführung des elektrischen Anschlusses
Schraubanschluss
Höhe
70 mm
Funktion Phasenfolgeüberwachung
nein
Funktion Asymmetrieerkennung
nein
Anzahl der Kontakte als Wechsler
2
Betriebsspannung AC 50 Hz
230 V
Funktion Unterspannungserkennung
ja
Hersteller: METZ CONNECT METZ CONNECT GmbH Im Tal 2 DE 78176 Blumberg info@metz-connect.com Webseite: www.metz-connect.com
