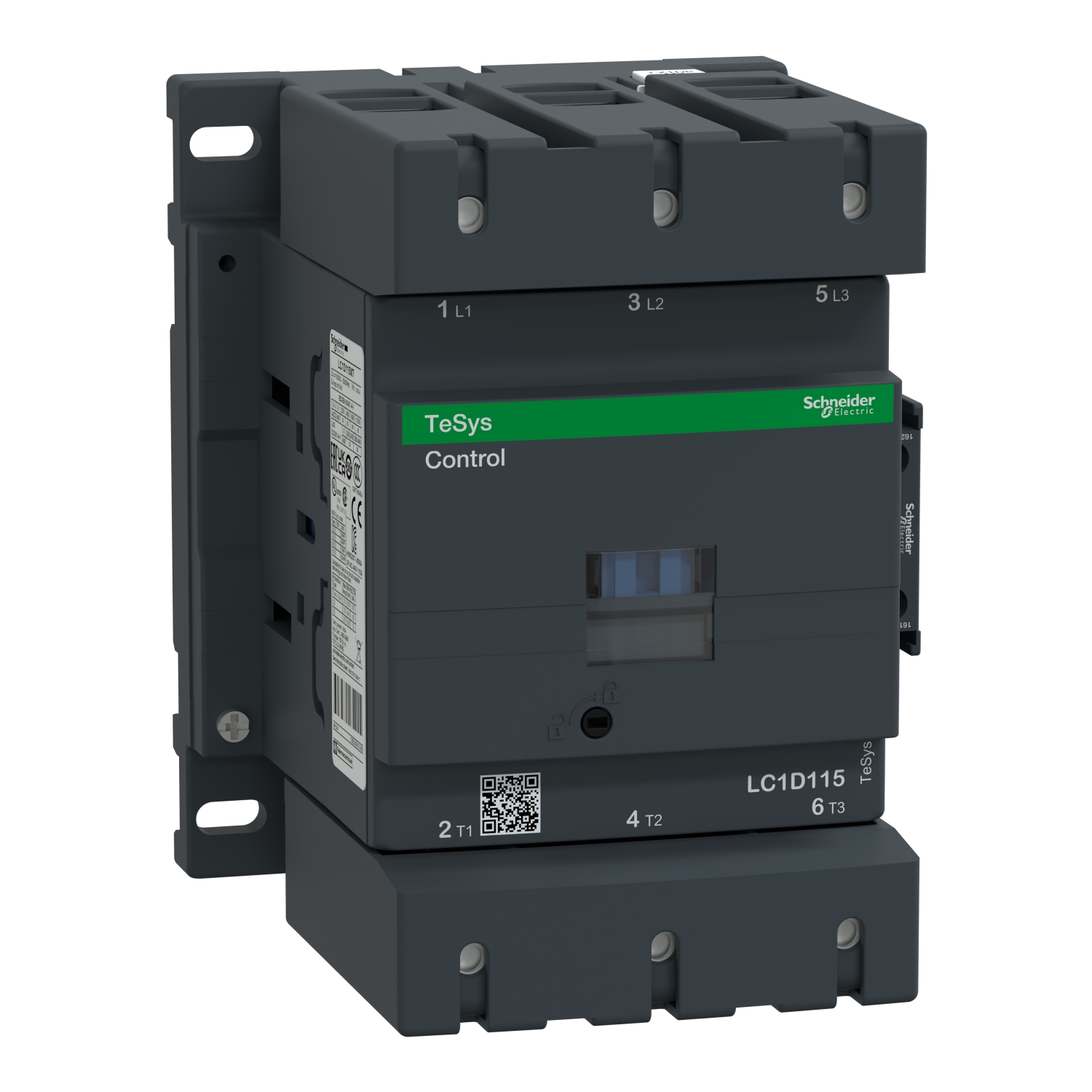

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 55 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 115 A, Spule 230 V AC. Abmessung (BxHxT) 120x158x136 mm, Gewicht 2,5 kg. Kategorie AC-1, AC-4, AC-3. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach LROS (Lloyds register of shipping), RINA, DNV, GOST, BV, GL, CCC, CSA, UL. Produktstandards gem.
Hersteller-Artikelnummer (MPN)
LC1D115P7
Breite
120 mm
Bemessungsbetriebsleistung bei AC-4, 400 V
18,5 kW
Bemessungssteuerspeisespannung Us bei AC 60 Hz
230 V
Anzahl der Schließer als Hauptkontakte
3
Bemessungsbetriebsleistung bei AC-3, 400 V
55 kW
Bemessungssteuerspeisespannung Us bei AC 50 Hz
230 V
Höhe
158 mm
Geeignet für Reiheneinbau
nein
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
115 A
Spannungsart zur Betätigung
AC
Betriebsspannung bei AC 60 Hz
440 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
200 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
38 A
Tiefe
136 mm
Anzahl der Hilfskontakte als Öffner
1
Anschlussart Hauptstromkreis
Schraubanschluss
Betriebsspannung bei AC 50 Hz
440 V
Anzahl der Hilfskontakte als Schließer
1
Hersteller: Schneider Electric Schneider Electric GmbH Gothaer Str. 29 DE 40880 Ratingen de-gh@se.com Webseite: www.schneider-electric.de
