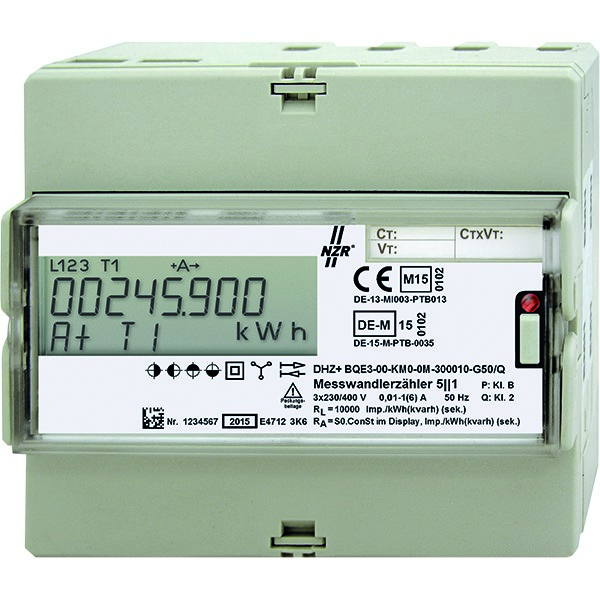

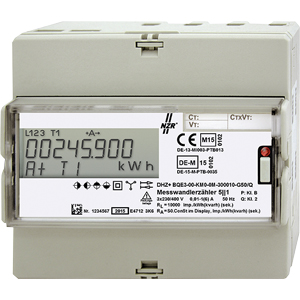

Wechsel-/Drehstromzähler 4Q 485 1(6)A 59320345

Produktinformationen

Der DHZ+ ist ein digitaler 1-Tarif-Zähler für das 4-Leiter-Drehstromnetz für Lieferung und Bezug und Wirk- und Blindenergie mit M-BUS (RS485) und 2xS0-Impulsausgang ohne Lastprofil für Hutschienenmontage. Der DHZ+ ist ein digitaler 1-Tarifzähler zur Messung von positiver (Bezug) und negativer (Lieferung) Wirkenergie und Blindenergie in 4-Leiternetzen. Digitaler Drehstromzähler für Wandleranschluss. Displayanzeige für: Energiewert, Displaytest, Wandlerkonstanten, Impulskonstante, Impulslänge, Leistung, Spannung, Strom, Momentanwerte, Leistungsfaktor und Frequenz, Bedientaste zur Displayumschaltung und Geräteparametrierung, Installationsfehlererkennung, 2 x Impulsausgang in OptoMOSFET-Ausführung, max. 250V AC/DC 100mA (erfüllt S0 Spezifikation) kWh, Impulsfaktor und Impulslänge einstellbar, M-BUS Scnittstelle (RS485), Wandlerverhältnis einstellbar, Montage auf Tragschiene gem. EN 50022 (TS 35). EG Baumusterprüfbescheinigung für Wirkenergie nach Richtlinie 2004/22/EG (MID = Measurement Instruments Directive). Achtung! Änderungen der Impulsausgänge und Einstellen des Wandlerverhältnisses ist bei geeichten/MID-konformitätsbewerteten Zählern nur einmal nach der Installation möglich. Der Zähler muss danach vom Messgeräteverwender verriegelt werden. M-Bus Schnittstelle (RS485) EN 13757-2, -3, Adressierung: Primäradresse = 0 (über Aufruftaste änderbar), Sekundäradresse = Seriennummer (über Aufruftaste änderbar), Baudraten: max. 9.600 Baud (über Aufruftaste änderbar), Datenübertragung Herstelleridentifikation, Status, Energiezählwerk, Momentanleistung, Medium. Diese DHZ+ Zählerserie ist auch in anderen Ausführungen lieferbar, wie z.B. für Systeme in 2-Leiter / 3-Leiter / 4-Leiter und Spannungen (U) wie 1 x 230 V, 3 x 100 V, 3 x 230 V, 3 x 400 V, 3 x 500 V, 3 x 58 / 100 V und mit diversen anderen Schnittstellen. Bitte erfragen Sie die entsprechende Artikelnummer im Werk. Technische Daten, System 4-Leiter, Spannung (U) 3x58/100V, Strom (I) 1(6) A, in 4-Quadranten Ausführung, Frequenz (f) 50 Hz, Anzeige 3-zeilig
