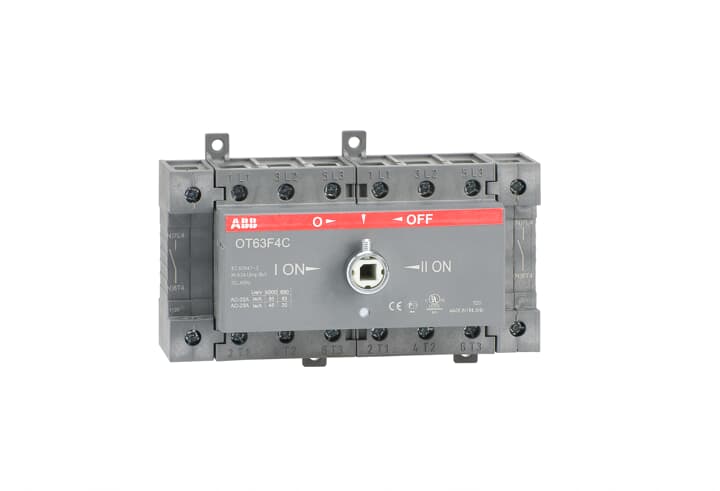

Produktinformationen
Die Serie der manuell betätigten Lastumschalter von ABB ist eine optimale Lösung für zahlreiche Anwendungen. Die Lastumschalter schalten Stromstärken von 16 A bis 3200 A und das bei Spannungen bis zu 690 V AC. Trotz hoher Leistung gewährleisten die Schalter einen sicheren Betrieb durch eine Vielzahl von integrierter Sicherungsfunktionen. Durch das kompakte Design ermöglicht die Serie eine optimale Platznutzung. Die Lastumschalter von ABB gibt es in zwei verschiedenen Ausführungen. Diese unterscheiden sich in der Art der Umschaltung: offene Umschaltung (I-0-II) und geschlossene Umschaltung (I-I+II-II). Zusätzlich haben die Umschalter IEC und UL Zulassungen. ABB bieten Ihnen für diese Schalter eine große Auswahl an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Somit können die Lastumschalter in den anspruchsvollsten Anwendungen eingesetzt werden.- Hersteller-Artikelnummer (MPN)
- 1SCA105369R1001
- Geeignet für Bodenmontage
- nein
- Bemessungsdauerstrom Iu
- 63 A
- Ausführung als Sicherheitsschalter
- nein
- Polzahl
- 4
- Spannungsauslöser optional
- nein
- Ausführung des Betätigungselements
- sonstige
- Schaltleistung bei 400 V
- 22 kW
- Schutzart (IP), frontseitig
- IP20
- Max. Bemessungsbetriebsspannung Ue bei AC
- 750 V
- Gerätebauart
- Einbaugerät Steckeinsatztechnik
- Bemessungsbetriebsleistung bei AC-23, 400 V
- 22 kW
- Bemessungsdauerstrom bei AC-23, 400 V
- 63 A
- Breite
- 140 mm
- Verriegelbar
- ja
- Ausführung als Hauptschalter
- ja
- Bemessungsbetriebsspannung
- 750 V
- Ausführung als NOT-AUS-Einrichtung
- nein
- Motorantrieb optional
- nein
- Bemessungsdauerstrom bei AC-21, 400 V
- 63 A
- Geeignet für Frontbefestigung 4-Loch
- ja
- Geeignet für Frontbefestigung Zentral
- nein
- Bemessungskurzzeitstromfestigkeit Icw
- 1 kA
- Werkstoff des Gehäuses
- Kunststoff
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Geeignet für Verteilereinbau
- ja
- Tiefe
- 85 mm
- Ausführung als Wendeschalter
- nein
- Ausführung als Wartungs-/Reparaturschalter
- ja
- Geeignet für Zwischenbau
- nein
- Farbe des Betätigungselements
- schwarz
- Höhe
- 92 mm
- Gehäusefarbe
- grau
- Motorantrieb integriert
- nein
- Schutzart (NEMA)
- 1
- Anzahl der Schalter
- 1
-
