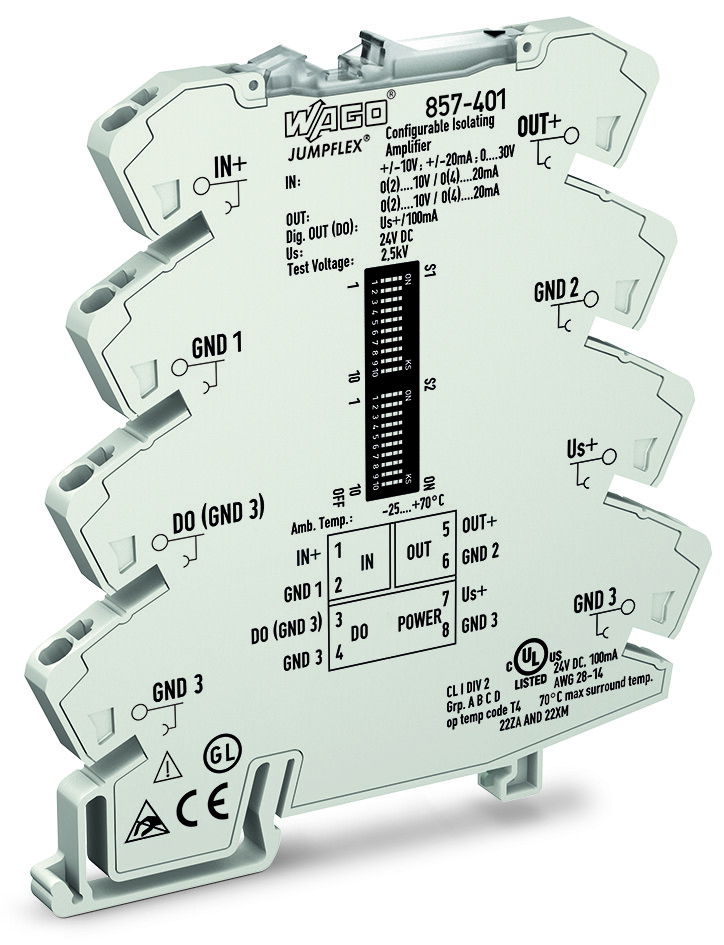

Trennverstärker konfigurierbar 857-401

Produktinformationen

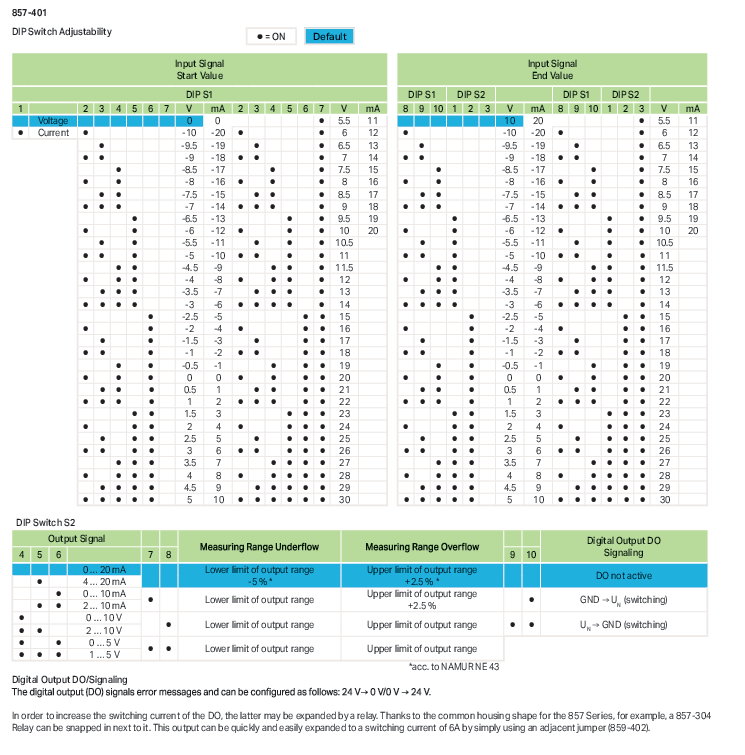

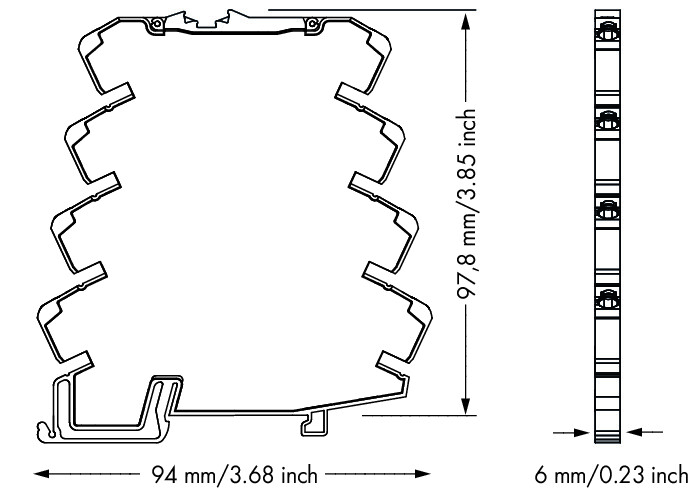

Trennverstärker; Strom- und Spannungseingangssignal; Strom- und Spannungsausgangssignal; Digitalausgang; Versorgungsspannung DC 24 V; 6 mm Baubreite; 2,50 mm²Kurzbeschreibung: Der konfigurierbare Trennverstärker wandelt analoge Normsignale und verstärkt, filtert und trennt die analogen Normsignale galvanisch voneinander. Digitaler Schaltausgang (DO): Der digitale Schaltausgang (DO) bietet die Möglichkeit, eine Meldung zu signalisieren. Für die Flanke können 2 Schaltverhalten ausgewählt werden: GND-schaltend: Für alle Werte, die kleiner als die untere Schaltschwelle oder größer als die obere Schaltschwelle sind, wird der Digitalausgang GND ausgewählt. U_s-schaltend: Für alle Werte, die kleiner als die untere Schaltschwelle oder größer als die obere Schaltschwelle sind, übernimmt der digitale Schaltausgang (DO) den Wert der Versorgungsspannung. Die voreingestellten Schaltschwellen liegen bei 0 % und bei 100 % des Messbereichs des Eingangs. Über die PC-Konfigurationsschwelle können die Schaltschwellen angepasst werden. Die Hysterese der Schaltschwellen liegt bei 5 mV / 5 µA. Merkmale: PC-Konfigurationsschnittstelle. Kalibrierte Messbereichsumschaltung. Analoge uni- und bipolare Normsignale eingangsseitig. Zuschaltbares ClippingBegrenzung des analogen Normsignals auf die Messbereichsendwerte. Galvanische 3-Wege-Trennung mit 2,5kV-Prüfspannung.
