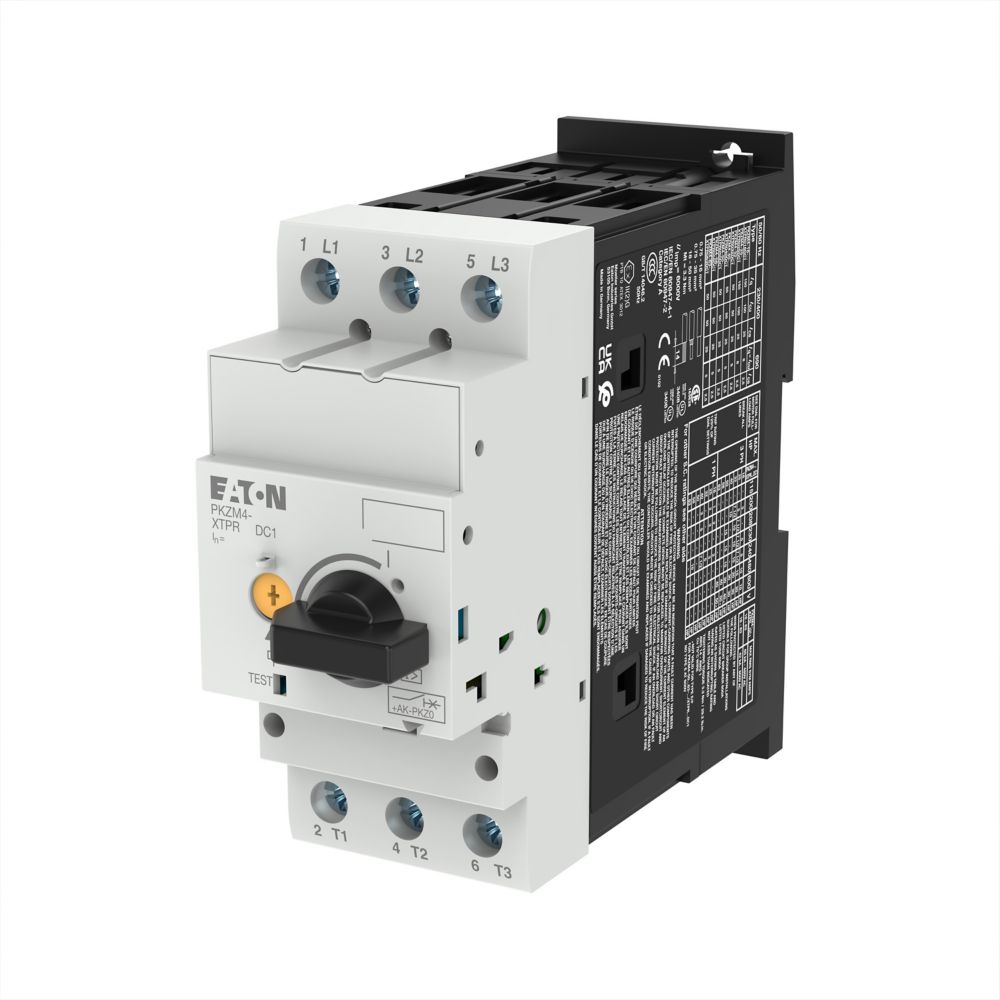

Motorschutzschalter nach IEC/EN60947, 3-polig Baugröße PKZM4, mit einstellbaren Überlast- und unverzögertem Kurzschlußauslöser, phasenausfallempfindlich, Schraub und Schnappmontage, Bemessungsbetriebsspannung Ue 690V, Schutzart IP20, fingersicher nach VDE 0106 T. 100, Zubehör: Hilfsschalter, Spannungsauslöser
Hersteller-Artikelnummer (MPN)
222413
Höhe
140 mm
Phasenausfallempfindlich
ja
Anschlussart Hauptstromkreis
Schraubanschluss
Mit integriertem Unterspannungsauslöser
nein
Schutzart (IP)
IP20
Mit thermischem Schutz
nein
Gerätebauart
Einbaugerät Festeinbautechnik
Tiefe
160 mm
Polzahl
3
Einstellbereich des unverzögerten Kurzschlussauslösers
977 A
Bemessungsbetriebsspannung
690 V
Auslösetechnik
thermomagnetisch
Ausführung des Betätigungselements
Drehknopf
Mit integriertem Hilfsschalter
nein
Überlastauslöser Stromeinstellung
55..65 A
Bemessungsbetriebsleistung bei AC-3, 230 V
18,5 kW
Breite
55 mm
Bemessungsdauerstrom Iu
65 A
Verlustleistung
31,5 W
Bemessungsbetriebsleistung bei AC-3, 400 V
34 kW
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC
50 kA
Hersteller: Eaton Eaton Electric GmbH Industrietechnik Hein-Moeller-Str. 7-11 DE 53115 Bonn bestellungen-handel-bonn@eaton.com Webseite: www.moeller.net
