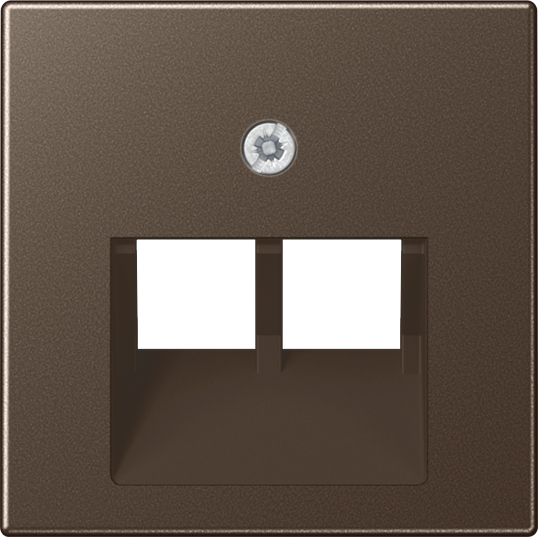

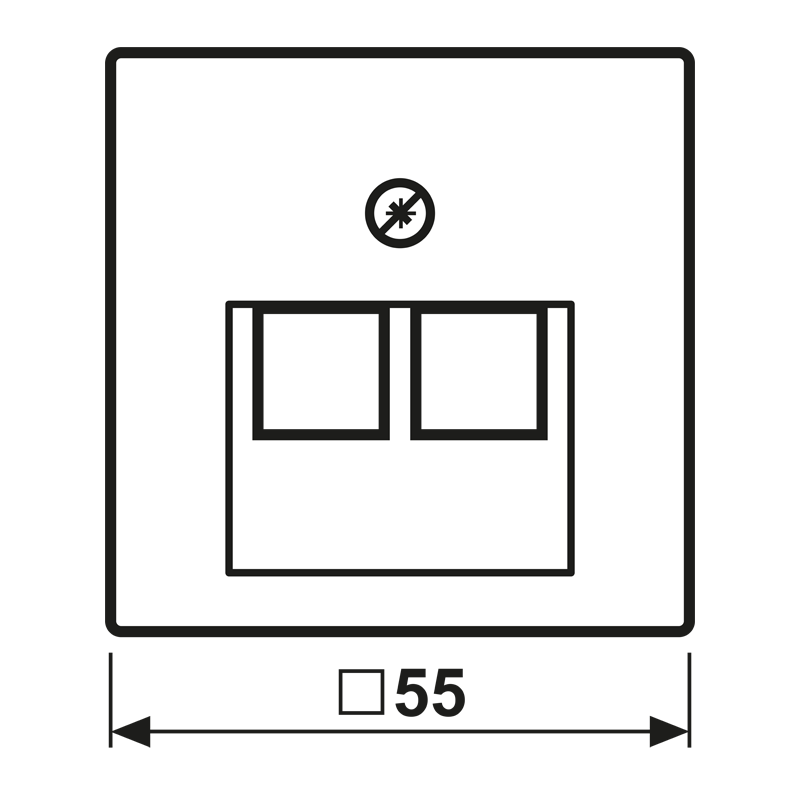

Material: Thermoplast lackiert für IAE/UAE-Anschlussdosen Art.-Nrn.: UAE 2 x 8 UPO, UAE 8-8 UPO für Datendose Cat. 6 Art.-Nr.: UAE 8-8 UPOK6 Abdeckung passt auch auf Anschlussdosen Fa. METZ CONNECT (BTR): 1307441001-i bzw. 1307441200-i E-Dat design 8/8(8), Class E Fa. Rutenbeck: UAE 8/8 (8/8) UPO, UAE 2x8 (8) UPO, UAE-Cat.5e-8/8 UPO OK, UAE-real.Cat.6-8/8 UPO OK Fa. Telegärtner: AMJ 45, UMJ 45 und ISDN 2 x RJ 45 (TYP 8/8)
Hersteller-Artikelnummer (MPN)
A569-2BFPLUAMO
Farbe
mokka
Zusammenstellung
sonstige
Gehäuse geschirmt
nein
Mit Staubschutz
nein
Beschriftungsfeld
ohne Beschriftungsfeld
Gerätehöhe
55 mm
Geeignet für Schutzart (IP)
IP2X
Auslassrichtung
gerade
Mit Zugentlastung
nein
Antibakterielle Behandlung
nein
Montageart
Unterputz
Lüsterklemme
nein
Mit Buchsen/Kupplungen
nein
Oberflächenschutz
lackiert
Halogenfrei
ja
Mit Aufdruck
nein
Ausführung der Oberfläche
matt
Mit Beleuchtung
nein
Mit Klappdeckel
nein
Schlagfestigkeit
IK00
Geeignet für Anzahl Buchsen/Kupplungen
2
Befestigungsart
Befestigung mit Schraube
Werkstoffgüte
Thermoplast
Tragring
nein
Verwendung
UAE/IAE
Isolierte Verbindungen
nein
Werkstoff
Kunststoff
Transparent
nein
Gerätebreite
55 mm
Hersteller: JUNG Albrecht Jung GmbH & Co. KG Volmestr. 1 DE 58579 Schalksmühle kundencenter@jung.de Webseite: www.jung.de
