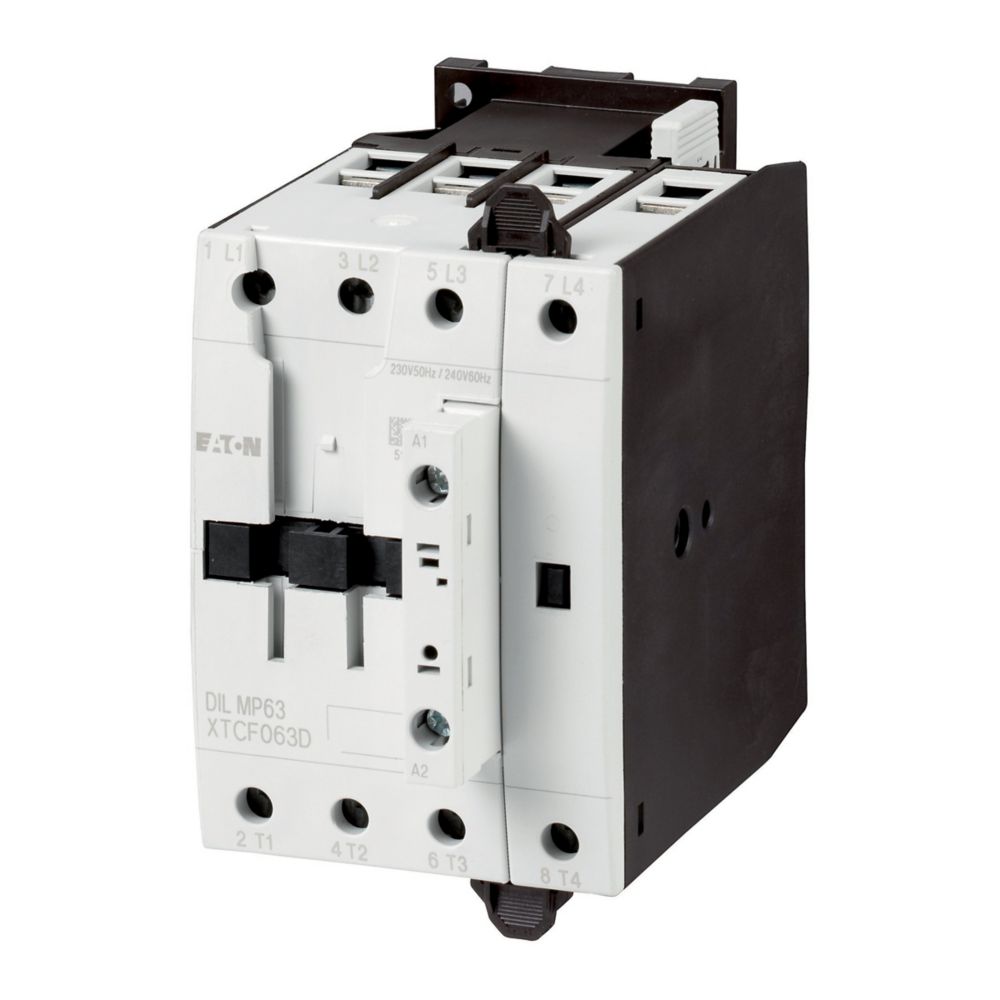

Leistungsschütz, Anwendung: Leistungsschütze für 4-polige Stromverbraucher, Schütze bis 200 A, 4-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Anschlusstechnik: Schraubklemmen, Anzahl der Pole: 4 Pole, 380 V 400 V: Ie= 40 A, konventioneller thermischer Strom, 3-polig, 50 60 Hz offen bei 40 °C: Ith =Ie= 63 A, gekapselt: Ith= 50 A, konventioneller thermischer Strom, 1-polig offen: Ith= 162 A, gekapselt: Ith= 146 A, 220 V 230 V: P= 12,5 kW, 380 V 400 V: P= 18,5 kW, 660 V 690 V: P = 23 kW
Hersteller-Artikelnummer (MPN)
109855
Spannungsart zur Betätigung
AC
Bemessungsbetriebsleistung bei AC-4, 400 V
12 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
25 A
Bemessungsbetriebsleistung NEMA
22 kW
Bemessungsbetriebsleistung bei AC-3, 400 V
18,5 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
63 A
Geeignet für Reiheneinbau
nein
Anschlussart Hauptstromkreis
Schraubanschluss
Bemessungssteuerspeisespannung Us bei AC 50 Hz
230 V
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
40 A
Anzahl der Schließer als Hauptkontakte
4
Betriebsspannung bei AC 60 Hz
230..690 V
Höhe
115 mm
Bemessungssteuerspeisespannung Us bei DC
0 V
Breite
74 mm
Betriebsspannung bei AC 50 Hz
230..690 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz
240 V
Tiefe
132 mm
Hersteller: Eaton Eaton Electric GmbH Industrietechnik Hein-Moeller-Str. 7-11 DE 53115 Bonn bestellungen-handel-bonn@eaton.com Webseite: www.moeller.net
