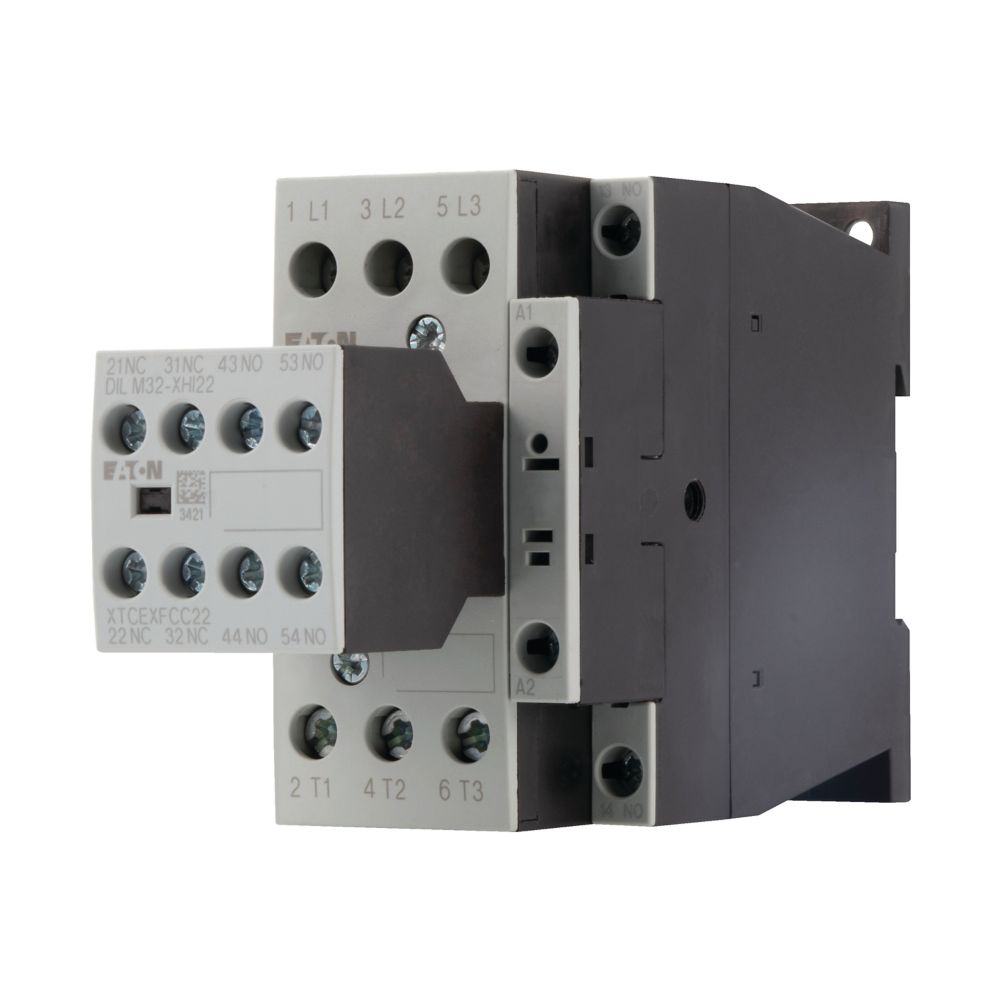

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komplettgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Hersteller-Artikelnummer (MPN)
277100
Bemessungssteuerspeisespannung Us bei DC
0 V
Betriebsspannung bei AC 60 Hz
24..690 V
Höhe
85 mm
Breite
45 mm
Geeignet für Reiheneinbau
nein
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
18 A
Anzahl der Schließer als Hauptkontakte
3
Bemessungsbetriebsleistung bei AC-3, 400 V
7,5 kW
Anschlussart Hauptstromkreis
Schraubanschluss
Tiefe
138 mm
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
40 A
Anzahl der Hilfskontakte als Öffner
2
Bemessungssteuerspeisespannung Us bei AC 50 Hz
230 V
Betriebsspannung bei AC 50 Hz
24..690 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz
240 V
Anzahl der Hilfskontakte als Schließer
3
Bemessungsbetriebsleistung NEMA
7,4 kW
Bemessungsbetriebsleistung bei AC-4, 400 V
4,5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
10 A
Spannungsart zur Betätigung
AC
Hersteller: Eaton Eaton Electric GmbH Industrietechnik Hein-Moeller-Str. 7-11 DE 53115 Bonn bestellungen-handel-bonn@eaton.com Webseite: www.moeller.net
