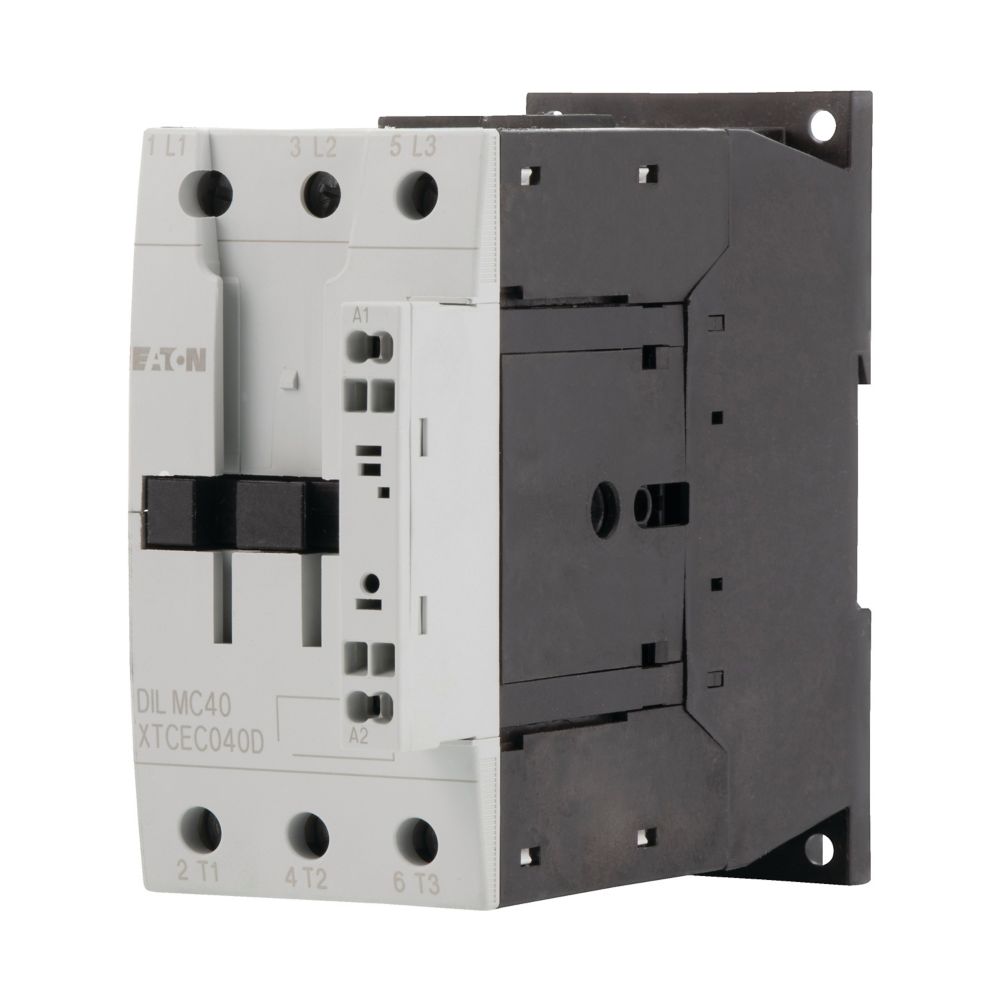

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Federzugklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Beschreibung: Federzugklemmen auf Hilfs- und Steuerleitungsanschlüssen, Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 40 A
Hersteller-Artikelnummer (MPN)
277979
Anschlussart Hauptstromkreis
Schraubanschluss
Bemessungsbetriebsleistung bei AC-4, 400 V
9 kW
Bemessungssteuerspeisespannung Us bei AC 50 Hz
0 V
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
40 A
Höhe
115 mm
Breite
55 mm
Bemessungssteuerspeisespannung Us bei AC 60 Hz
0 V
Bemessungsbetriebsleistung NEMA
22 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
60 A
Anzahl der Schließer als Hauptkontakte
3
Bemessungssteuerspeisespannung Us bei DC
24..27 V
Bemessungsbetriebsleistung bei AC-3, 400 V
18,5 kW
Spannungsart zur Betätigung
DC
Geeignet für Reiheneinbau
nein
Tiefe
132,1 mm
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
18 A
Betriebsspannung bei AC 60 Hz
230..690 V
Betriebsspannung bei AC 50 Hz
230..690 V
Hersteller: Eaton Eaton Electric GmbH Industrietechnik Hein-Moeller-Str. 7-11 DE 53115 Bonn bestellungen-handel-bonn@eaton.com Webseite: www.moeller.net
