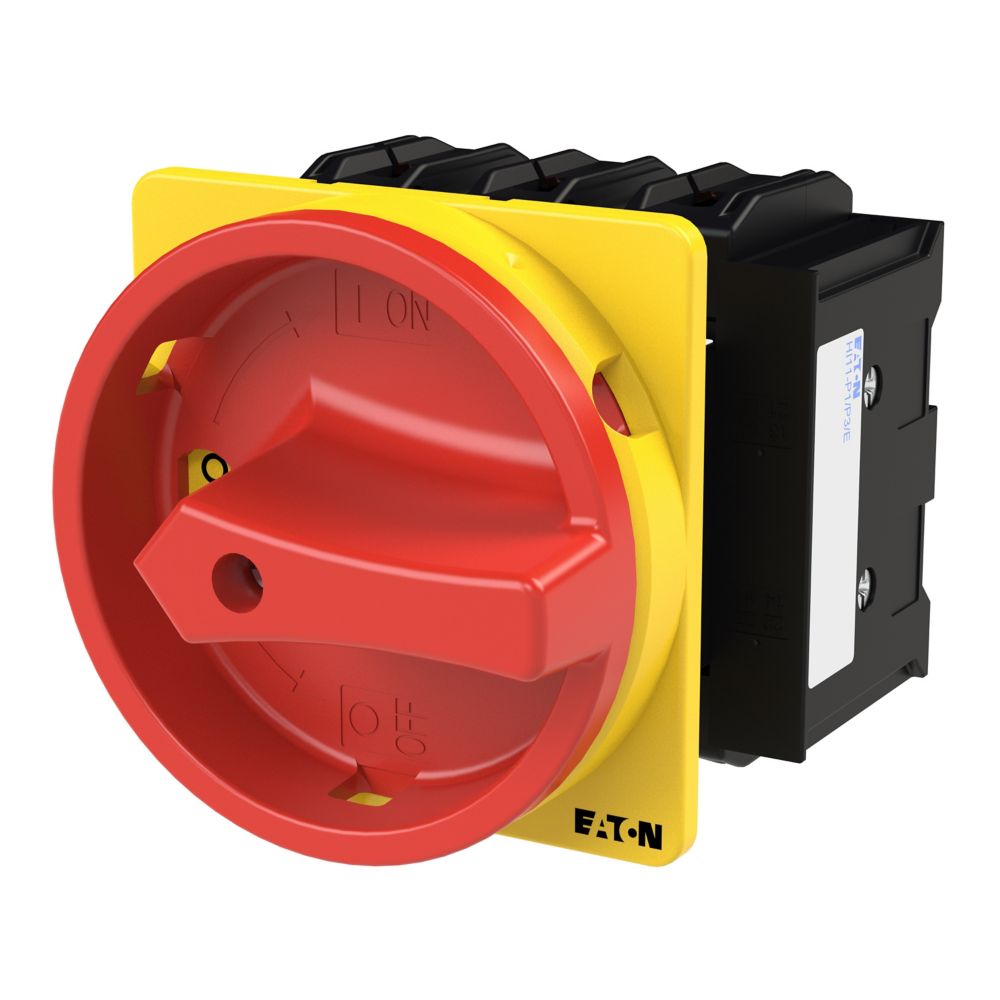

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Typkenner: P3, Stopp-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, Information zum Lieferumfang: Hilfskontakt oder Neutralleiter kundenseitig montiert., 3-polig, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: Front IP65, Bauform: Einbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 55 kW, Bemessungsdauerstrom: Iu = 100 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3, NEMA12
Hersteller-Artikelnummer (MPN)
029383
Ausführung als Hauptschalter
ja
Verriegelbar
ja
Geeignet für Frontbefestigung 4-Loch
ja
Anzahl der Hilfskontakte als Schließer
1
Breite
90 mm
Bedingter Bemessungskurzschlussstrom Iq
80 kA
Ausführung des Betätigungselements
Türkupplungsdrehantrieb
Spannungsauslöser optional
nein
Bemessungsdauerstrom bei AC-23, 400 V
100 A
Gerätebauart
Einbaugerät Festeinbautechnik
Ausführung als NOT-AUS-Einrichtung
ja
Bemessungsdauerstrom bei AC-21, 400 V
100 A
Farbe des Betätigungselements
rot
Ausführung als Wartungs-/Reparaturschalter
ja
Mit vormontierter Verkabelung
nein
Bemessungsbetriebsspannung
690 V
Tiefe
130 mm
Motorantrieb integriert
nein
Geeignet für Bodenmontage
nein
Schaltleistung bei 400 V
55 kW
Anschlussart Hauptstromkreis
Schraubanschluss
Geeignet für Frontbefestigung Zentral
nein
Bemessungsbetriebsleistung bei AC-3, 400 V
37 kW
Bemessungsbetriebsleistung bei AC-23, 400 V
55 kW
Anzahl der Schalter
1
Schutzart (IP), frontseitig
IP65
Werkstoff des Gehäuses
Kunststoff
Bemessungsdauerstrom Iu
100 A
Ausführung als Wendeschalter
nein
Schutzart (NEMA)
1
Polzahl
3
Ausführung als Sicherheitsschalter
nein
Gehäusefarbe
grau
Motorantrieb optional
nein
Anzahl der Hilfskontakte als Öffner
1
Bemessungskurzzeitstromfestigkeit Icw
2 kA
Geeignet für Verteilereinbau
nein
Höhe
90 mm
Geeignet für Zwischenbau
nein
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Hersteller: Eaton Eaton Electric GmbH Industrietechnik Hein-Moeller-Str. 7-11 DE 53115 Bonn bestellungen-handel-bonn@eaton.com Webseite: www.moeller.net
