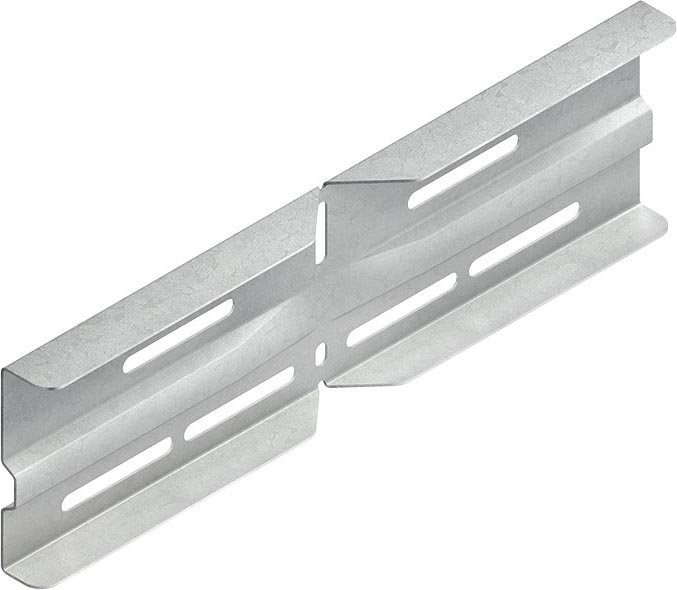

Winkelverbinder, horizontal, zur Herstellung von horizontalen Winkelverbindungen von durchlaufenden Weitspannkabelrinnen/-leitern, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Der Potentialausgleich erfolgt durch die Verschraubung mit den Weitspannkabelrinnen/-leiterholmen sowie den Formstückholmen. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinnen/-leitern und deren Formstücke mit 105 mm Kantenhöhe Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) Höhe H (lichtes InnenMaße) x Breite B : 106,5 x 390 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Hersteller-Artikelnummer (MPN)
WSWV 105.390
Werkstoff
Stahl
Geeignet für Kabeltragsystemhöhe
105 mm
Oberflächenschutz
bandverzinkt
Einsatztemperatur
-20..120 °C
Gelenkverbinder vertikal
nein
Geeignet für Kabeltragsystembreite
200..600 mm
Geeignet für Funktionserhalt
nein
Art der Verbindung
Schraubverbinder
Geeignet für Kabelrinne
ja
Werkstoffgüte
sonstige
Rostfreier Stahl, gebeizt
nein
Gelenkverbinder horizontal
ja
Geeignet für Gitterrinne
nein
Geeignet für Kabelleiter
ja
Länge
390 mm
Ausführung
Winkelverbinder
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
