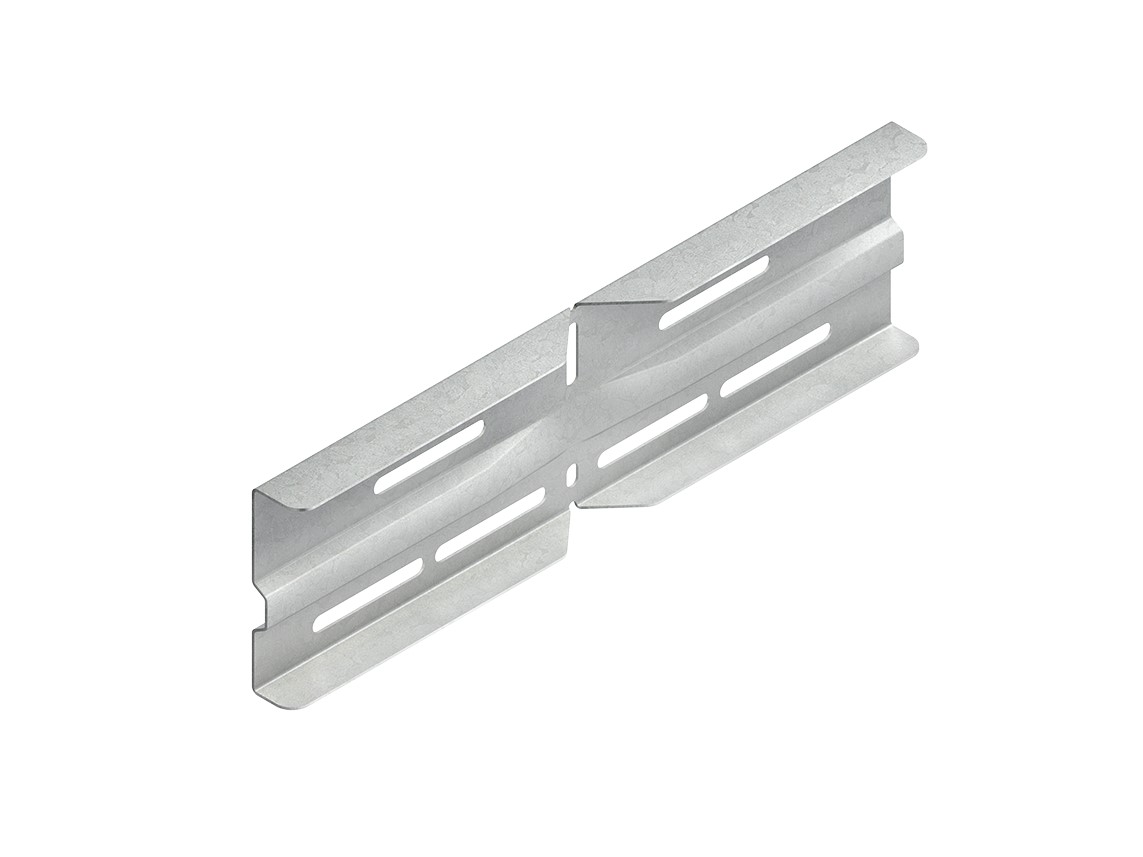

Winkelverbinder, horizontal, zur Herstellung von horizontalen Winkelverbindungen von durchlaufenden Weitspannkabelrinnen/-leitern, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Der Potentialausgleich erfolgt durch die Verschraubung mit den Weitspannkabelrinnen/-leiterholmen sowie den Formstückholmen. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinnen/-leitern und deren Formstücke mit 105 mm Kantenhöhe Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) Höhe H (lichtes InnenMaße) x Breite B : 106,5 x 390 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Hersteller-Artikelnummer (MPN)
WSWV 105.390 F
Werkstoffgüte
sonstige
Geeignet für Kabelleiter
ja
Rostfreier Stahl, gebeizt
nein
Ausführung
Winkelverbinder
Länge
390 mm
Geeignet für Gitterrinne
nein
Oberflächenschutz
feuerverzinkt
Verbindungsart
Schraubverbinder
Gelenkverbinder vertikal
nein
Geeignet für Funktionserhalt
nein
Einsatztemperatur
-20..120 °C
Geeignet für Kabeltragsystembreite
200..600 mm
Gelenkverbinder horizontal
nein
Geeignet für Kabeltragsystemhöhe
105 mm
Werkstoff
Stahl
Geeignet für Kabelrinne
ja
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
