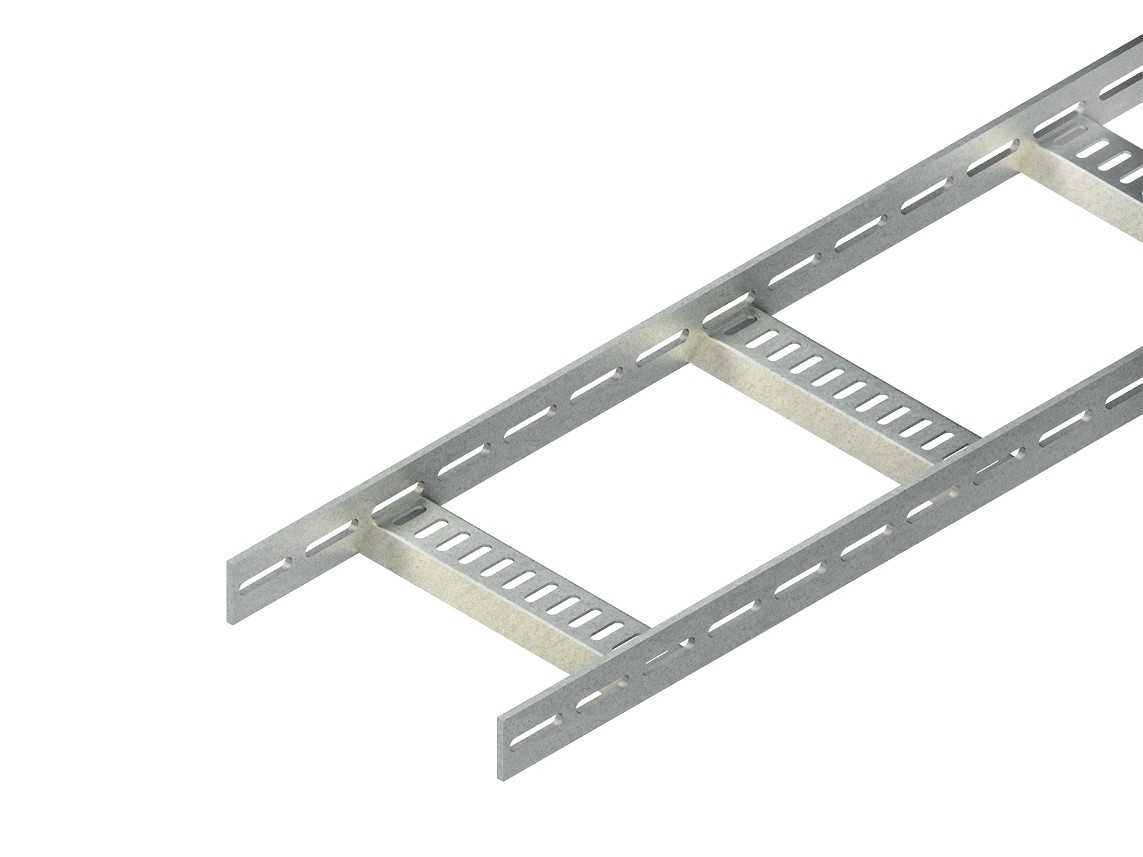

Marinekabelleiter/-steigetrasse, nach DIN EN 61537, mit durchgängig gelochten Seitenholmen und eingeschweißten, perforierten, trapezförmigen Sprossen. Abmessungen (ca. Maße) H x B (innen) : 40 x 400 mm Materialstärke t : 5 mm Sprossenabstand : 250 mm Sprossenperforation : 7 x 23 mm Seitenholmlochung : 8,5 x 40 mm mittiger Abstand : 50 mm Lieferlänge : 3000 mm Nutzbarer Querschnitt : 10140 mm² Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Hersteller-Artikelnummer (MPN)
KLMUL 40.400 F
Belastungstesttyp nach IEC 61537
Typ II
Höhe
40 mm
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m
2250 N/m
Länge
3000 mm
Werkstoff
Stahl
Geeignet für Funktionserhalt
nein
Einsatztemperatur
-20..120 °C
Gewicht
4,58953 kg/m
Nutzbarer Querschnitt
10140 mm²
Befestigung der Sprosse
geschweißt
Werkstoffgüte
sonstige
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m
1200 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m
600 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m
400 N/m
Ausführung der Sprosse
Profil ungelocht
Sprossenmittenabstand
250 mm
Oberflächenschutz
feuerverzinkt
Steigetrasse
nein
Ausführung des Seitenholms
flaches Profil
Arbeitslänge
3000 mm
Farbe
Zink
Seitenlochung
ja
Breite
400 mm
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
