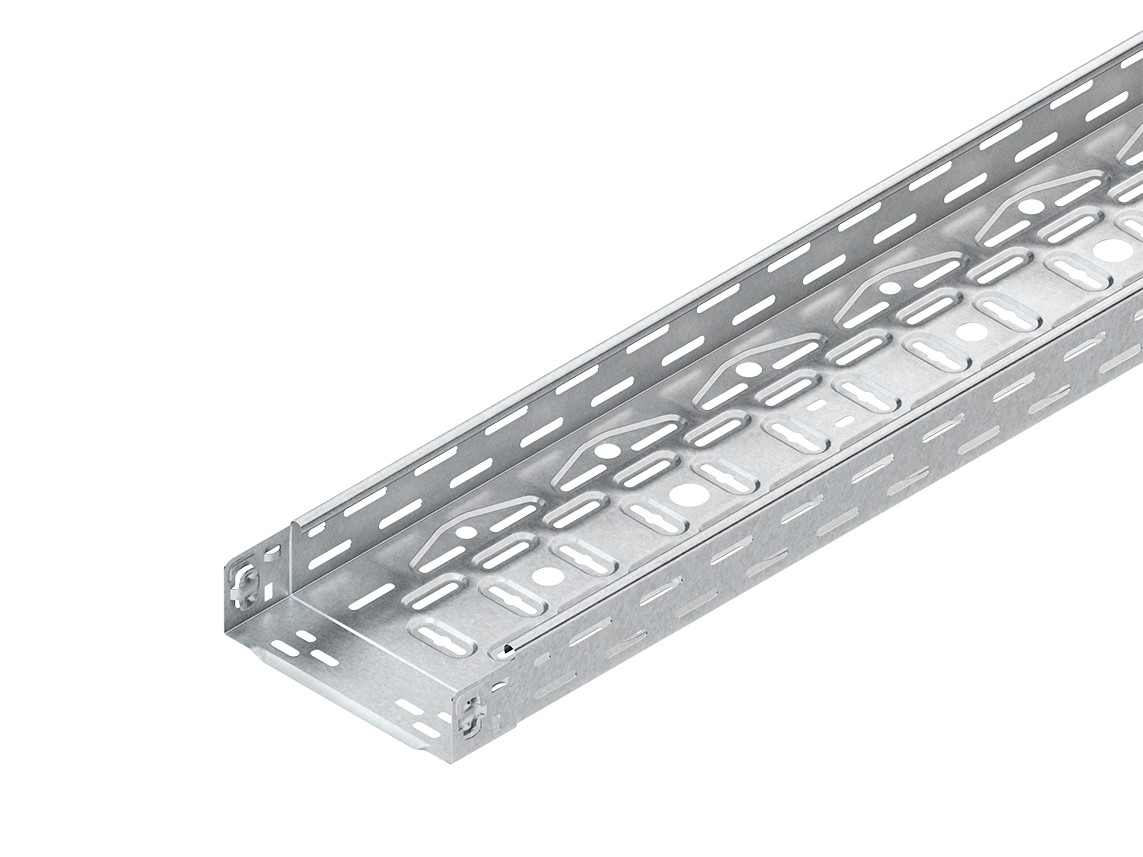

Kabelrinne, leicht, nach DIN EN 61537, mit angeprägtem Stoßstellenverbinder zur schraublosen Schnellbefestigung und mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile, Boden zusätzlich gesickt und mit durchgehend mittiger Schlüssellochperforation zur Abhängung mit Gewindestäben M 10/... versehen, mit durchgehend mittiger Bodenlochung sowie einer 2-reihigen aus der Mitte durchgehend symmetrisch angeordneten Bodenlochung zur Aufnahme von Kabelverschraubungen. VDE zertifiziert! Abmessungen (ca. Maße) H x B : 60 x 200 mm Materialstärke t : 0,8 mm Schlüssellochperforation : 7 x 40 mm und Ø 11 mm Abstand : 62,5 mm mittige Bodenlochung : Ø 20,5 mm und Ø 25,5 mm Abstand : 125 mm symmetrische Bodenlochung : Ø 13,5 mm und Ø 16,5 mm symmetrischer Abstand : 145 mm Abstand : 125 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 11800 mm² Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304
Hersteller-Artikelnummer (MPN)
RLVC 60.200 E3
Oberflächenschutz
sonstige
Farbe
Edelstahl
Seitenlochung
ja
Belastungstesttyp nach IEC 61537
Typ II
Höhe
60 mm
Länge
3000 mm
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m
720 N/m
Geeignet für Funktionserhalt
nein
Montagelochung im Boden
ja
Werkstoffgüte
Edelstahl 304 (V2A)
Gewicht
2,01011 kg/m
Ausführung
integrierter Verbinder
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m
1850 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m
1250 N/m
Arbeitslänge
3000 mm
Nutzbarer Querschnitt
11800 mm²
Art der Verbindung
Klickbefestigung
Einsatztemperatur
-20..120 °C
NATO-Lochbild
nein
Mit Oberteil
nein
Breite
200 mm
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m
400 N/m
Werkstoff
rostfreier Stahl
Materialstärke
0,8 mm
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
