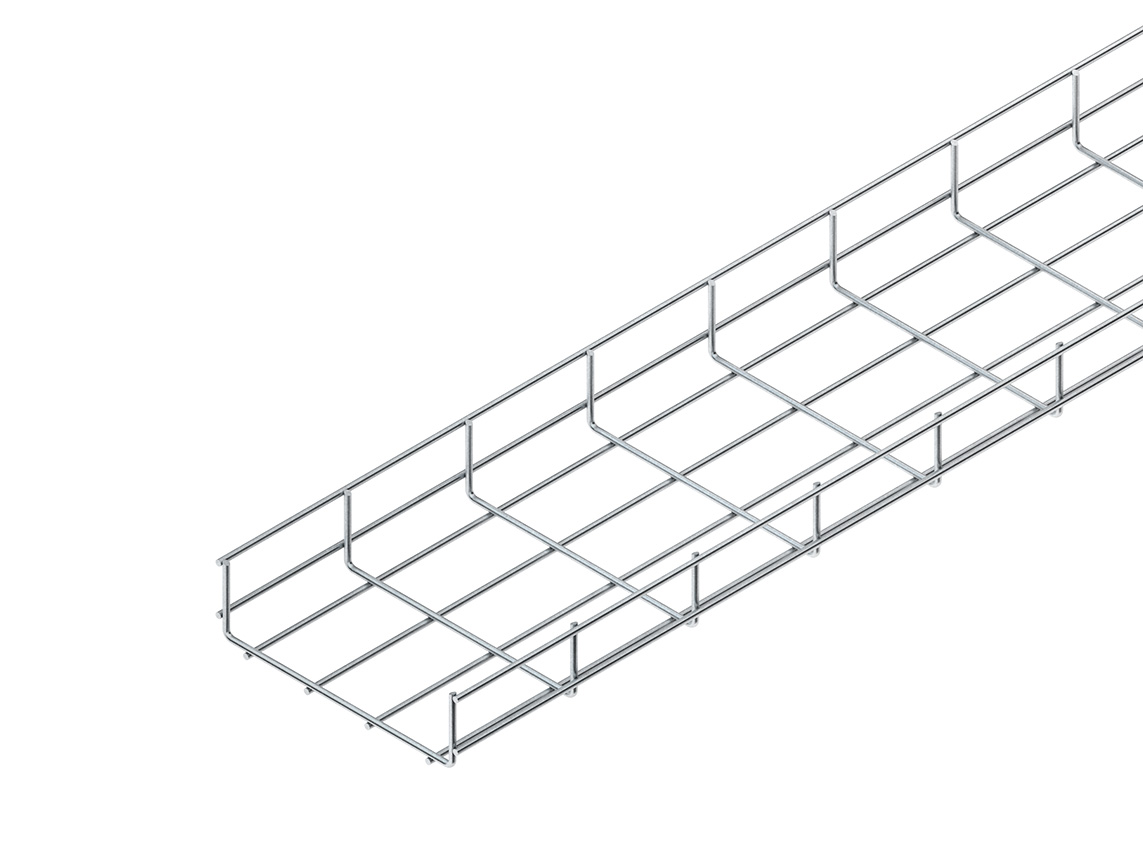

Gitterrinne nach DIN EN 61537, U-förmig, verstärkte Ausführung aus Stahldrähten, punktgeschweißt. Stoßstellenverbinder bitte gesondert bestellen. Abmessungen (ca. Maße) außen H x B : 60 x 200 mm Draht-Ø : 4,5 mm Maschenweite Seiten : 37,5 x 100 mm Maschenweite Boden : 50 x 100 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 9282 mm² geeignete Verbinder : 2 x GRVS 5 E3 je Lieferlänge Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304
Hersteller-Artikelnummer (MPN)
GRS 60.200 E3
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m
100 N/m
Gewicht
1,37047 kg/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m
150 N/m
Werkstoffgüte
Edelstahl 304 (1.4301)
Geeignet für Funktionserhalt
nein
Oberflächenschutz
sonstige
Nutzbarer Querschnitt
9282 mm²
Integrierte Trennwand
ohne
Ausführung
ohne Verbinder
Drahtdurchmesser Längsseite
4,5 mm
Arbeitslänge
3000 mm
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m
425 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m
250 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m
700 N/m
Breite
200 mm
Profilform
U-Form
Belastungstesttyp nach IEC 61537
Typ II
Länge
3000 mm
Art der Verbindung
geschraubt
Höhe
60 mm
Einsatztemperatur
-20..120 °C
Werkstoff
rostfreier Stahl
Drahtdurchmesser Querseite
4,5 mm
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
