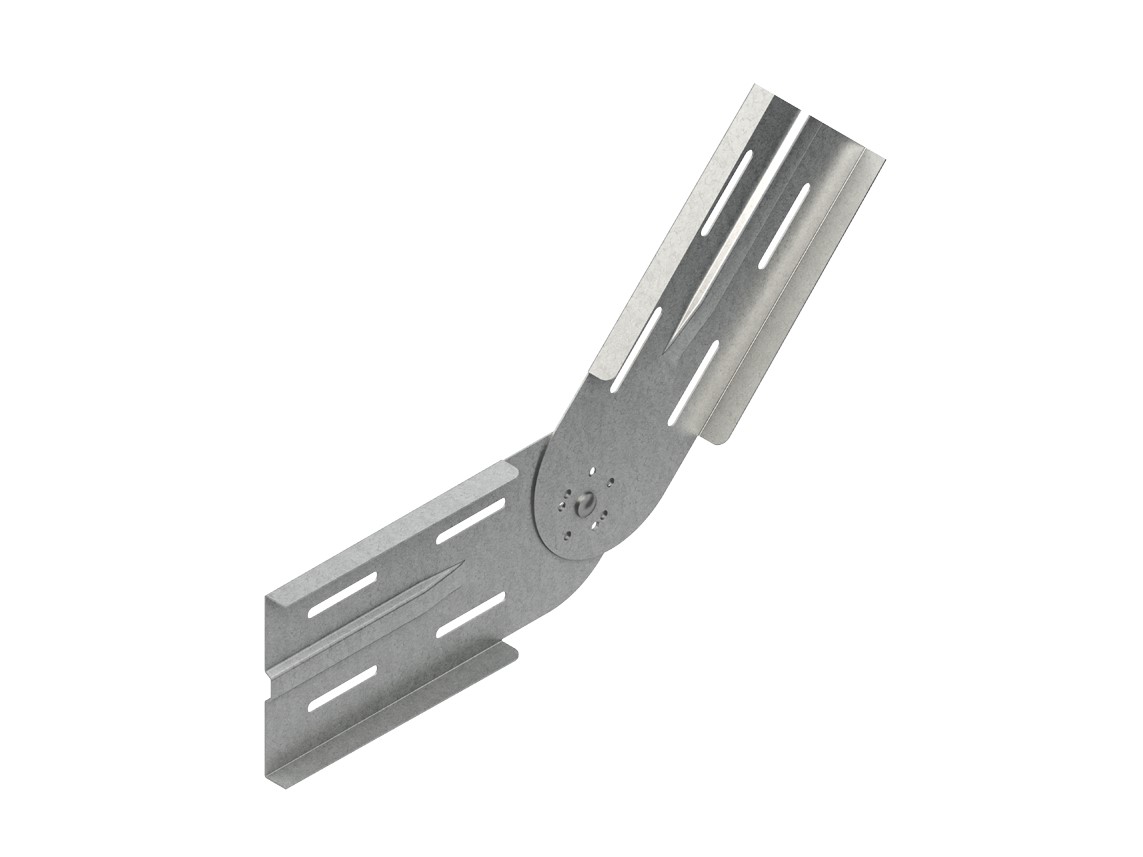

Gelenkverbinder, vertikal, zur Herstellung von vertikalen Winkelverbindungen von durchlaufenden Weitspannkabelrinnen/-leitern, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Der Potentialausgleich erfolgt durch die Verschraubung mit den Weitspannkabelrinnen/-leiterholmen sowie den Formstückholmen. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinnen/-leitern und deren Formstücke mit 150 mm Kantenhöhe Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) Höhe H (lichtes InnenMaße) : 151,5 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Hersteller-Artikelnummer (MPN)
WSGV 150
Rostfreier Stahl, gebeizt
nein
Ausführung
Längs- und Winkelverbinder
Einsatztemperatur
-20..120 °C
Geeignet für Funktionserhalt
nein
Länge
620 mm
Gelenkverbinder horizontal
nein
Art der Verbindung
Schraubverbinder
Geeignet für Kabeltragsystembreite
200..600 mm
Geeignet für Kabeltragsystemhöhe
150 mm
Geeignet für Gitterrinne
nein
Geeignet für Kabelrinne
ja
Werkstoffgüte
sonstige
Oberflächenschutz
bandverzinkt
Gelenkverbinder vertikal
ja
Werkstoff
Stahl
Geeignet für Kabelleiter
ja
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
