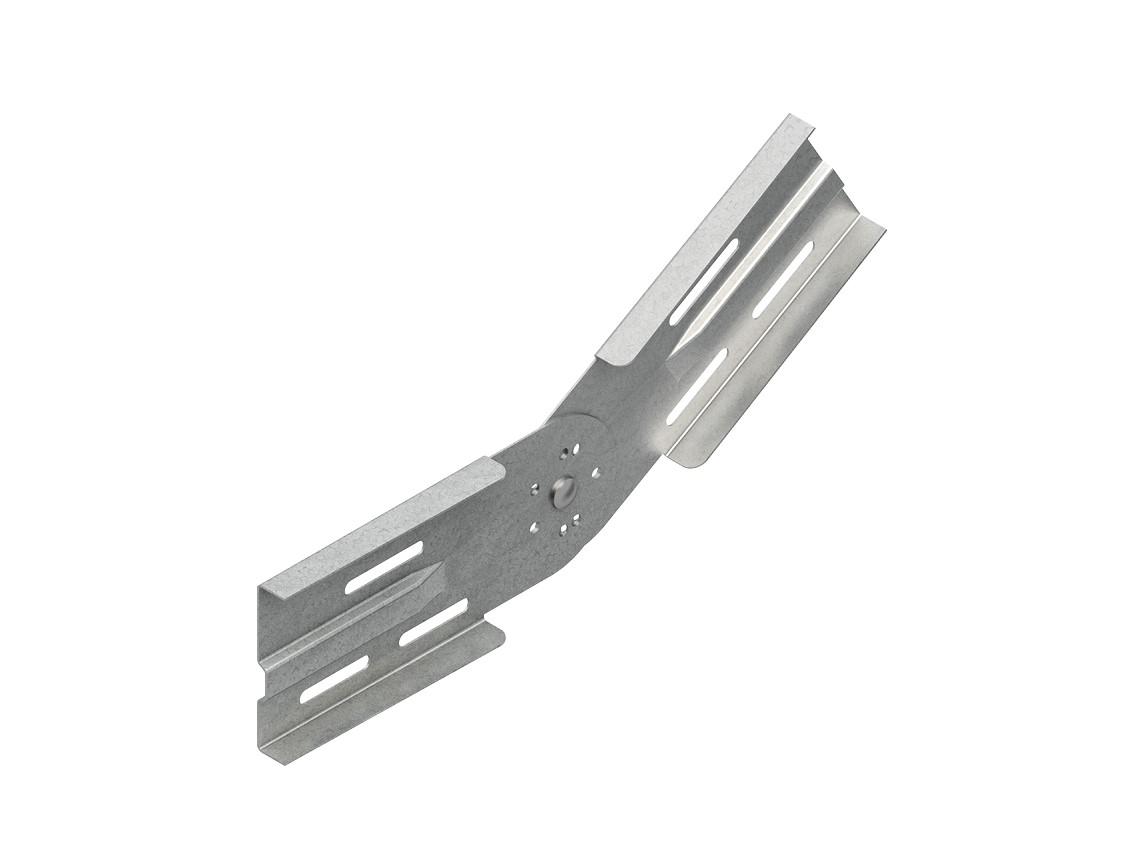

Gelenkverbinder, vertikal, zur Herstellung von vertikalen Winkelverbindungen von durchlaufenden Weitspannkabelrinnen/-leitern, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Der Potentialausgleich erfolgt durch die Verschraubung mit den Weitspannkabelrinnen/-leiterholmen sowie den Formstückholmen. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinnen/-leitern und deren Formstücke mit 105 mm Kantenhöhe Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) Höhe H (lichtes InnenMaße) : 106,5 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Hersteller-Artikelnummer (MPN)
WSGV 105
Geeignet für Kabeltragsystemhöhe
105 mm
Geeignet für Kabelleiter
ja
Art der Verbindung
Schraubverbinder
Einsatztemperatur
-20..120 °C
Geeignet für Kabeltragsystembreite
200..600 mm
Rostfreier Stahl, gebeizt
nein
Gelenkverbinder horizontal
nein
Geeignet für Kabelrinne
ja
Ausführung
Längs- und Winkelverbinder
Länge
460 mm
Geeignet für Gitterrinne
nein
Geeignet für Funktionserhalt
nein
Werkstoff
Stahl
Gelenkverbinder vertikal
ja
Werkstoffgüte
sonstige
Oberflächenschutz
bandverzinkt
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
