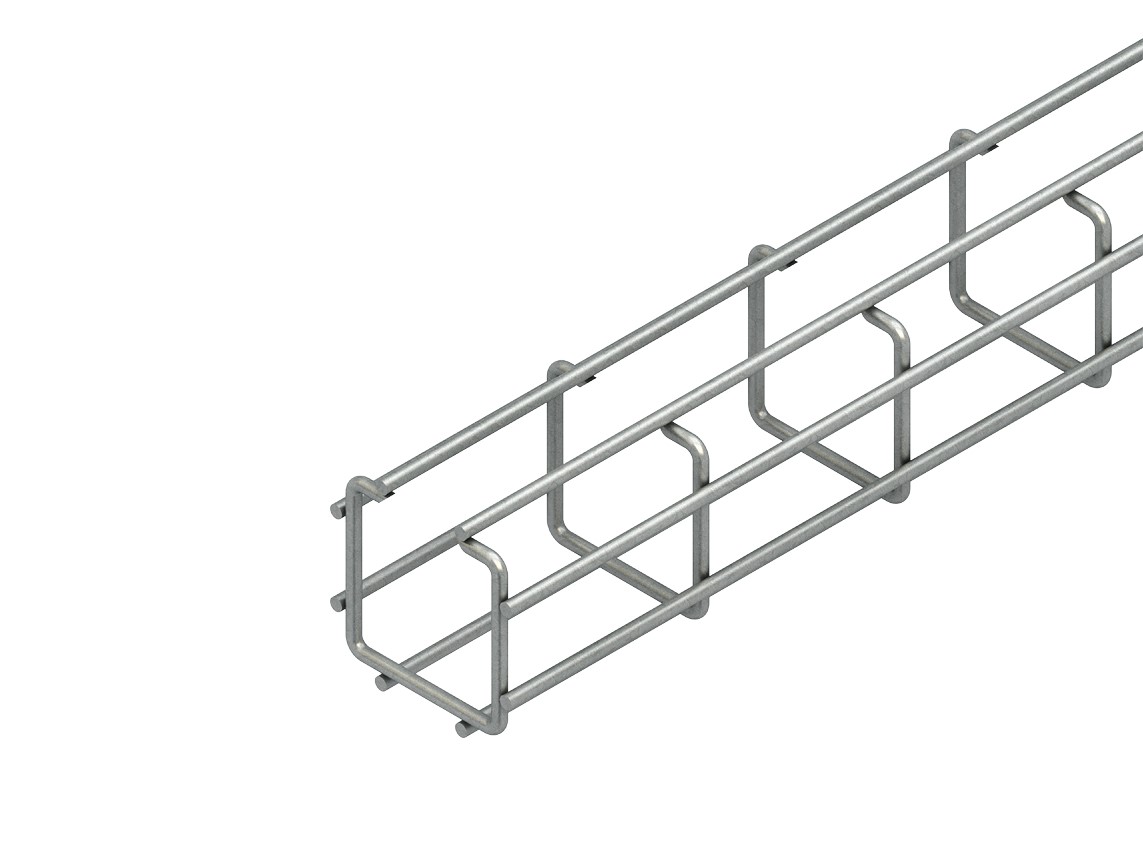

Mini-Gitterrinne nach DIN EN 61537, C-förmig, schwere Ausführung aus Stahldrähten, punktgeschweißt, mit 75 mm Querdrahtabstand. Stoßstellenverbinder bitte gesondert bestellen. Abmessungen (ca. Maße) außen H x B : 68 x 68 mm ÖffnungsMaße : 25 mm Draht-Ø : 4,5 mm Maschenweite Seiten : 30 x 75 mm Maschenweite Boden : 30 x 75 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 2500 mm² geeignete Verbinder : GRV 6 Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Hersteller-Artikelnummer (MPN)
GRCI 50.050 F
Art der Verbindung
geschraubt
Profilform
C-Form
Einsatztemperatur
-20..120 °C
Geeignet für Funktionserhalt
nein
Ausführung
ohne Verbinder
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m
165 N/m
Höhe
68 mm
Nutzbarer Querschnitt
2500 mm²
Länge
3000 mm
Werkstoffgüte
sonstige
Drahtdurchmesser Querseite
4,5 mm
Breite
68 mm
Arbeitslänge
3000 mm
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m
400 N/m
Belastungstesttyp nach IEC 61537
Typ II
Gewicht
1,44041 kg/m
Drahtdurchmesser Längsseite
4,5 mm
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m
280 N/m
Integrierte Trennwand
ohne
Oberflächenschutz
feuerverzinkt
Werkstoff
Stahl
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m
80 N/m
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
