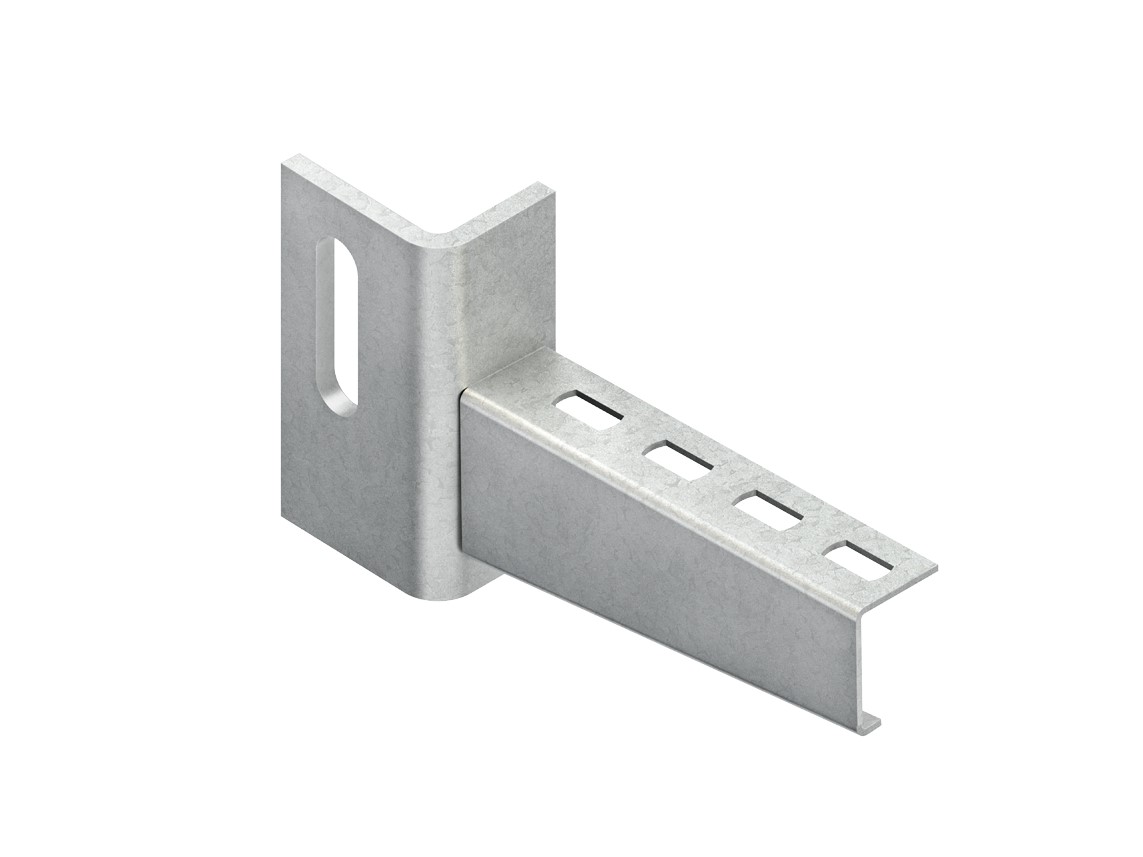

Ausleger, standard, zur Hängestielmontage, einschließlich galvanisch verzinkten anteilmäßigem Befestigungszubehör sowie feuerverzinkten anteilmäßigem Befestigungszubehör für die Montage an Hängestielen. Erforderliches Befestigungszubehör für Kabelleitern bitte gesondert bestellen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Der Einsatz des KTU... im Funktionserhalt ist nur in Verbindung mit KAWG 12 zu verwenden! VDE zertifiziert! für Hängestiel : HUF 50/... HDUF 50/... Abmessungen (ca. Maße) Auflagehöhe H : 60 mm Auflagelänge L : 210 mm Tragfähigkeit F bei L/2 : 2,5 kN im System geprüft Werkstoff Ausleger : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Hersteller-Artikelnummer (MPN)
KTU 200
Geeignet für Funktionserhalt
ja
Werkstoffgüte
sonstige
Oberflächenschutz
feuerverzinkt
Winkel
90 °
Breite
23 mm
Werkstoff
Stahl
Sichere Arbeitslast nach IEC 61537
2500 N
Geeignet für Kabeltragsystembreite
50..200 mm
Länge
210 mm
Ausführung
Stielausleger
Einsatztemperatur
-20..120 °C
Höhe
60 mm
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
