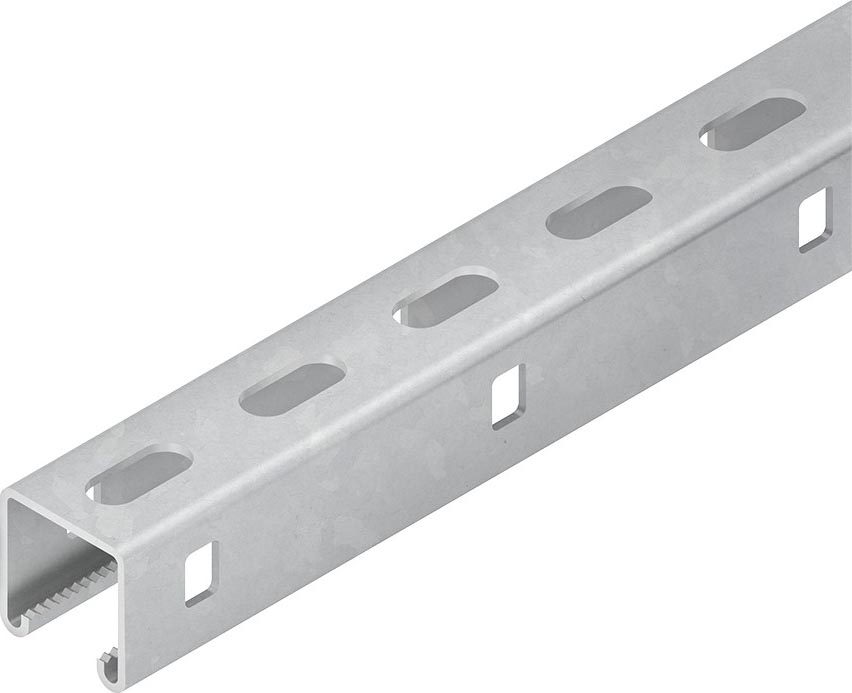

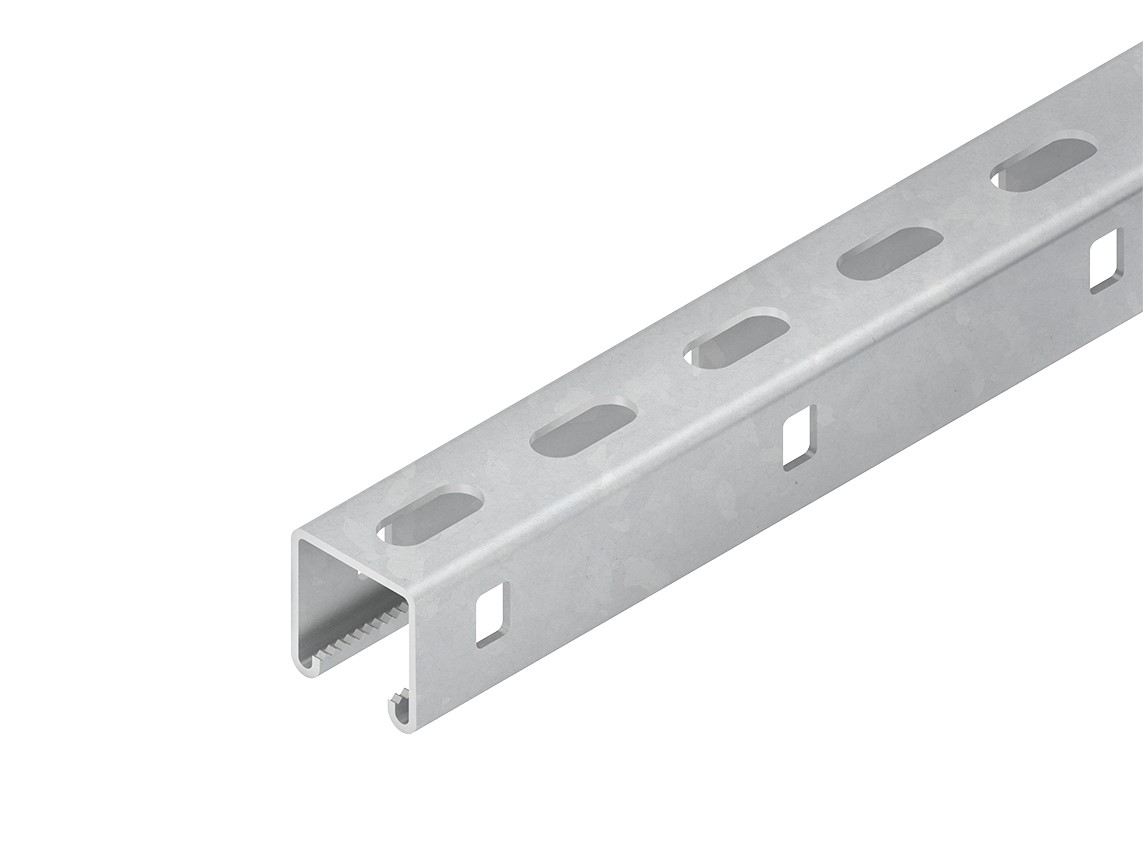

Ankerschiene Modell 2996Z, C-Profil mit Verzahnung, gelocht, mit zusätzlicher durchgehender Seitenlochung. Gleitmutter GMZ M...-22 F und Schrauben oder Hammerkopfschraube HMZ M.../... F bitte separat bestellen. Passende Bügelschellen (BU... und BUK...). In persönlichen Gefährdungsbereichen ist die Schutzkappe SKC 88/96 anzuordnen. Um ein problemloses Aufsetzen der Schutzkappe zu gewährleisten, ist ein Abstand von mind. 30 mm zum Profilende freizuhalten. Abmessungen (ca. Maße) Höhe H x Breite B x Materialstärke t : 41 x 41 x 2,5 mm Schlitzweite : 22 mm Profilbodenlochung : 13 x 30 mm mittiger Abstand : 50 mm Profilseitenlochung : 11 x 15 mm mittiger Abstand : 100 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Hersteller-Artikelnummer (MPN)
2996Z/3 FL
Schlitzbreite
22 mm
Widerstandsmoment Wy
3,02 cm³
Werkstoffgüte
sonstige
Länge
3000 mm
Materialstärke
2,5 mm
Werkstoff
Stahl
Mit Zahnung
ja
Abbrechbar
nein
Breite
41 mm
Art der Lochung
3 Seiten gelocht
Geeignet für Funktionserhalt
nein
Gewicht
2,65129 kg
Widerstandsmoment Wz
4,39 cm³
Flächenträgheitsmoment ly
6,98 cm4
Lochbreite
13 mm
Profilform
C-Profil
Ausführung
Einfachprofil
Höhe
41 mm
Flächenträgheitsmoment lz
9 cm4
Oberflächenschutz
feuerverzinkt
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
