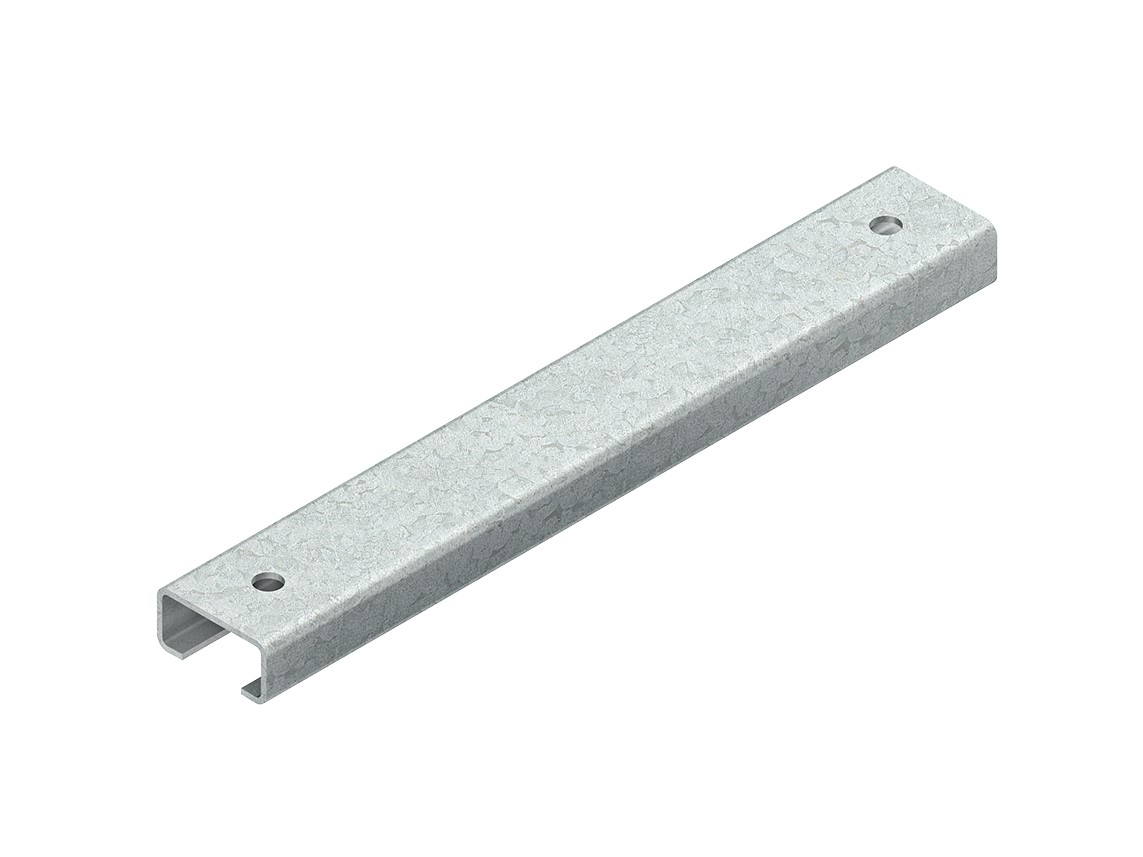

Ankerschiene Modell 2970, C-Profil nach DIN EN 60715, mit zwei Endlochungen. Passende Bügelschellen (B... und BK...). In persönlichen Gefährdungsbereichen ist die Schutzkappe SKC 70 anzuordnen. Um ein problemloses Aufsetzen der Schutzkappe zu gewährleisten, ist ein Abstand von mind. 30 mm zum Profilende freizuhalten. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) Höhe H x Breite B x Materialstärke t : 15 x 30 x 1,5 mm Schlitzweite : 16 mm Endlochungen : Ø 6,5 mm Abstand zu den Profilenden : 15,5 mm Lieferlänge L : 300 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Hersteller-Artikelnummer (MPN)
2970/300-2 SL
Höhe
15 mm
Geeignet für Funktionserhalt
nein
Werkstoffgüte
sonstige
Art der Lochung
Rücken gelocht
Flächenträgheitsmoment lz
1,22 cm4
Widerstandsmoment Wy
0,31 cm³
Breite
30 mm
Oberflächenschutz
bandverzinkt
Abbrechbar
nein
Materialstärke
1,5 mm
Mit Zahnung
nein
Gewicht
0,2256 kg
Schlitzbreite
16 mm
Profilform
C-Profil
Lochbreite
6,5 mm
Ausführung
Einfachprofil
Flächenträgheitsmoment ly
0,28 cm4
Widerstandsmoment Wz
0,81 cm³
Werkstoff
Stahl
Länge
300 mm
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
