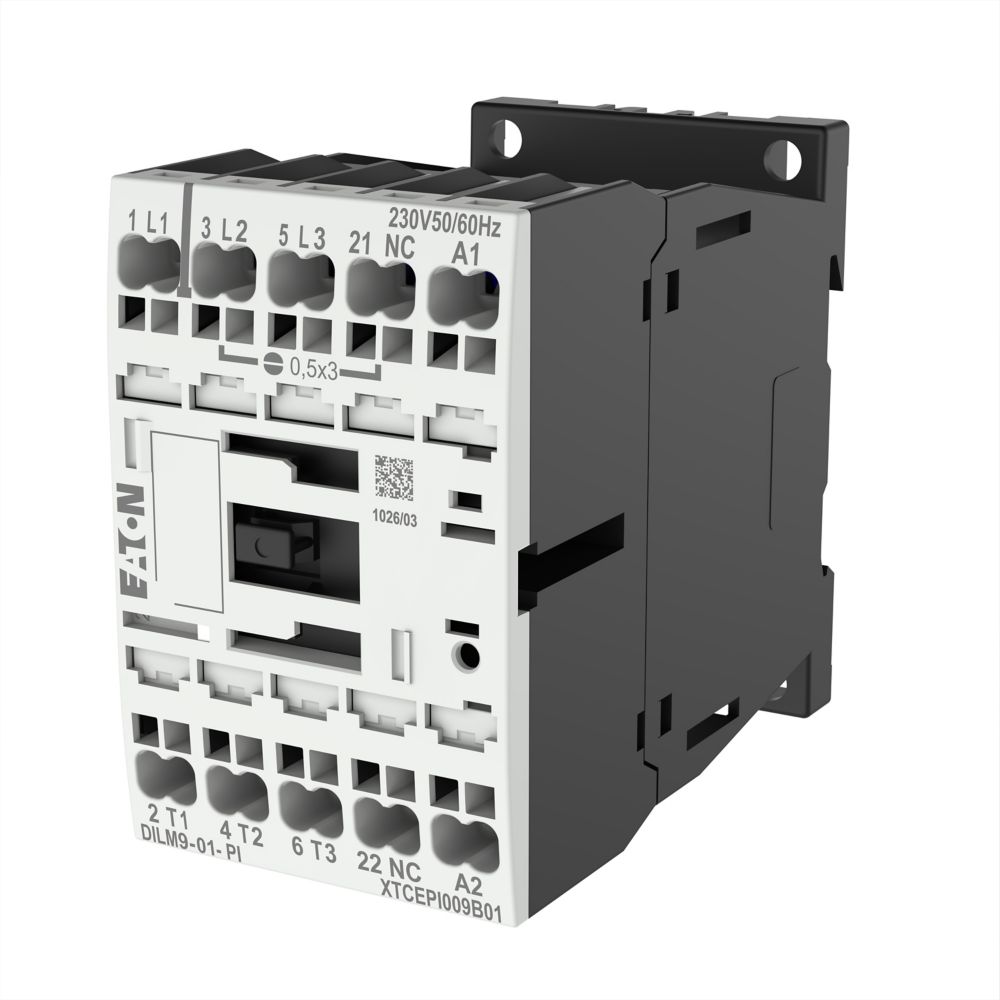

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 95 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith = 18 A
Hersteller-Artikelnummer (MPN)
199234
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
22 A
Bemessungssteuerspeisespannung AC 50 Hz
230 V
Bemessungssteuerspeisespannung DC
0 V
Geeignet für Reiheneinbau
nein
Anzahl der Schließer als Hauptkontakte
3
Anzahl der Hilfskontakte als Öffner
1
Bemessungsbetriebsleistung NEMA
0 kW
Spannungsart zur Betätigung
AC
Tiefe
75 mm
Breite
45 mm
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
9 A
Höhe
68 mm
Bemessungssteuerspeisespannung AC 60 Hz
240 V
Anschlussart Hauptstromkreis
Federzuganschluss
Bemessungsbetriebsleistung bei AC-4, 400 V
2,5 kW
Betriebsspannung AC 60 Hz
24..690 V
Betriebsspannung AC 50 Hz
24..690 V
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
6 A
Bemessungsbetriebsleistung bei AC-3, 400 V
4 kW
Hersteller: Moeller Electric Eaton Electric GmbH Industrietechnik Hein-Moeller-Str. 7-11 DE 53115 Bonn bestellungen-handel-bonn@eaton.com Webseite: www.moeller.net
