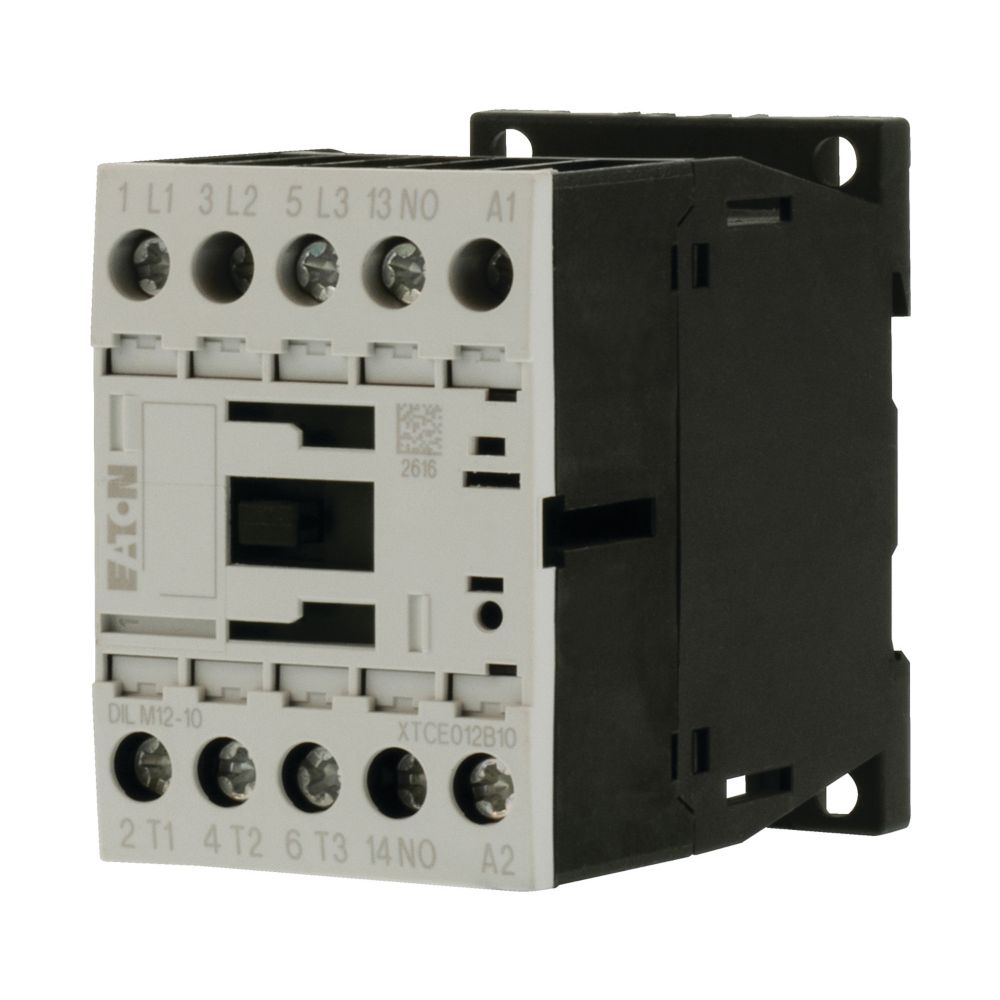

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 12 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Hersteller-Artikelnummer (MPN)
276830
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
12 A
Bemessungssteuerspeisespannung Us bei AC 50 Hz
230 V
Anschlussart Hauptstromkreis
Schraubanschluss
Betriebsspannung bei AC 50 Hz
24..690 V
Tiefe
75 mm
Bemessungssteuerspeisespannung Us bei AC 60 Hz
240 V
Anzahl der Hilfskontakte als Schließer
1
Betriebsspannung bei AC 60 Hz
24..690 V
Geeignet für Reiheneinbau
nein
Spannungsart zur Betätigung
AC
Anzahl der Schließer als Hauptkontakte
3
Höhe
68 mm
Breite
45 mm
Bemessungsbetriebsleistung bei AC-4, 400 V
3 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
7 A
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
22 A
Bemessungssteuerspeisespannung Us bei DC
0 V
Bemessungsbetriebsleistung bei AC-3, 400 V
5,5 kW
Bemessungsbetriebsleistung NEMA
7,4 kW
Hersteller: Eaton Eaton Electric GmbH Industrietechnik Hein-Moeller-Str. 7-11 DE 53115 Bonn bestellungen-handel-bonn@eaton.com Webseite: www.moeller.net
