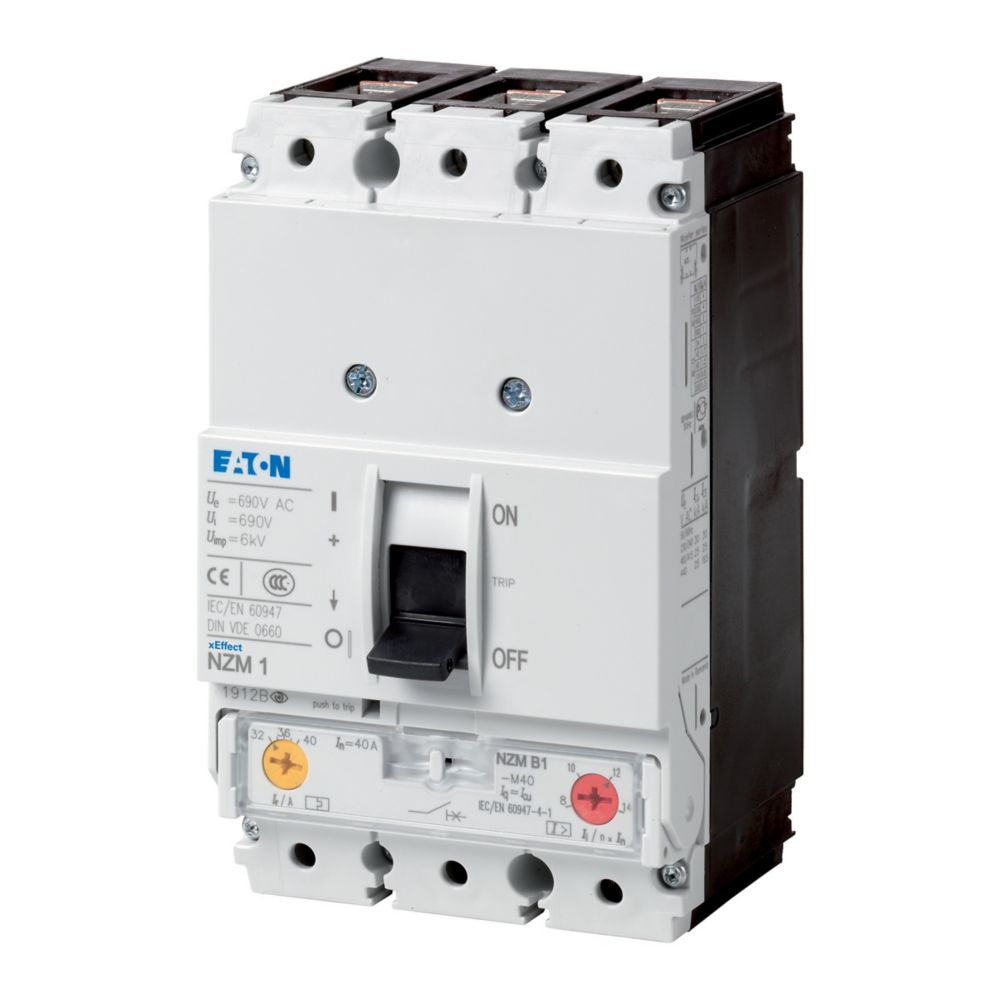

Die Leistungsschalter der Serie NZM..-M decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Modulare Funktionsgruppen gestalten die Montage immer flexibel. Mit thermomagnetischen Auslösern für den Motorschutz. Hinweise: Mit Phasenausfallempfindlichkeit, Auslöseklasse 10 A, IEC/EN 60947-4-1, Leistungsschalter IEC/EN 60947-2 erfüllen alle Anforderungen der Schaltkategorie AC-3.
Hersteller-Artikelnummer (MPN)
265713
Einstellbereich des unverzögerten Kurzschlussauslösers
640..1120 A
Auslösetechnik
thermomagnetisch
Höhe
145 mm
Bemessungsdauerstrom Iu
80 A
Ausführung des Betätigungselements
Kipphebel
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC
18,5 kA
Mit thermischem Schutz
ja
Polzahl
3
Schutzart (IP)
IP20
Anschlussart Hauptstromkreis
sonstige
Gerätebauart
Einbaugerät Festeinbautechnik
Tiefe
88 mm
Bemessungsbetriebsleistung bei AC-3, 230 V
22 kW
Breite
90 mm
Bemessungsbetriebsleistung bei AC-3, 400 V
45 kW
Mit integriertem Hilfsschalter
nein
Bemessungsbetriebsspannung
440 V
Phasenausfallempfindlich
ja
Mit integriertem Unterspannungsauslöser
nein
Verlustleistung
20,8 W
Überlastauslöser Stromeinstellung
63..80 A
Hersteller: Eaton Eaton Electric GmbH Industrietechnik Hein-Moeller-Str. 7-11 DE 53115 Bonn bestellungen-handel-bonn@eaton.com Webseite: www.moeller.net
