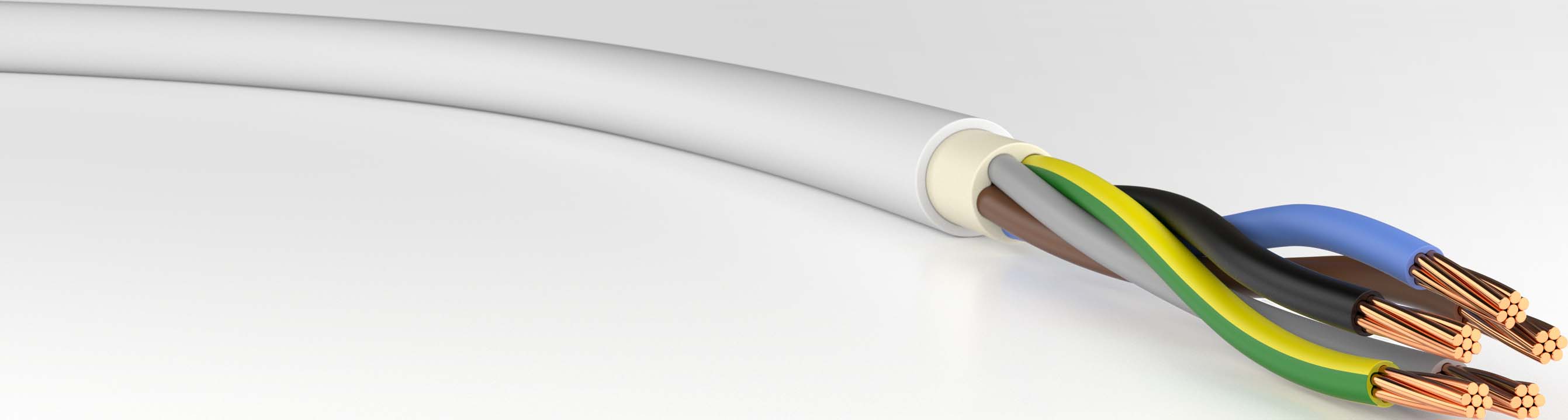

Das NYM-J 5x16 Eca Tr500 ist eine elektrische Leitung und entspricht den Vorgaben der VDE 0250. Die Mantelleitung ist universell einsetzbar und kann in trockenen, wie auch in feuchten oder nassen Räumen zum Einsatz kommen. Auch im Mauerwerk und im Beton ist die NYM Leitung einsetzbar, jedoch nicht direkt in Schüttel-, Rüttel- oder Stampfbeton. Die Leitung ist auch für den Einsatz im Freien geeignet, solange es vor direkter Sonneneinstrahlung geschützt ist. Für die Verwendung in der Erde ist es nicht zugelassen. Die Farbcodierung der Adern erfolgt gemäß der VDE 0293. Mit einer maximale Betriebstemperatur von 70 °C ist die Leitung sowohl für den Innenbereich als auch Außenbereich einsetzbar.
Hersteller-Artikelnummer (MPN)
NYM-J 5x16 Eca Tr.500
Raucharm nach IEC 61034-2
nein
Gewicht
1280 kg/km
Nennspannung U
500 V
Mantelmaterial
Polyvinylchlorid (PVC)
Mit Schutzleiter
ja
Beidraht
nein
Schutzhülle
ohne
Schirm
nein
Leiter-Material
Kupfer
Zul. Kabelaußentemperatur bei Montage/Handling
5..70 °C
Mantel-Farbe
grau
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
-40..70 °C
Zul. max. Leitertemperatur
70 °C
Leiter-Klasse
Kl.2 = mehrdrähtig
Leiternennquerschnitt
16 mm²
Bewehrung/Armierung
ohne
Ader-Zahl
5
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
