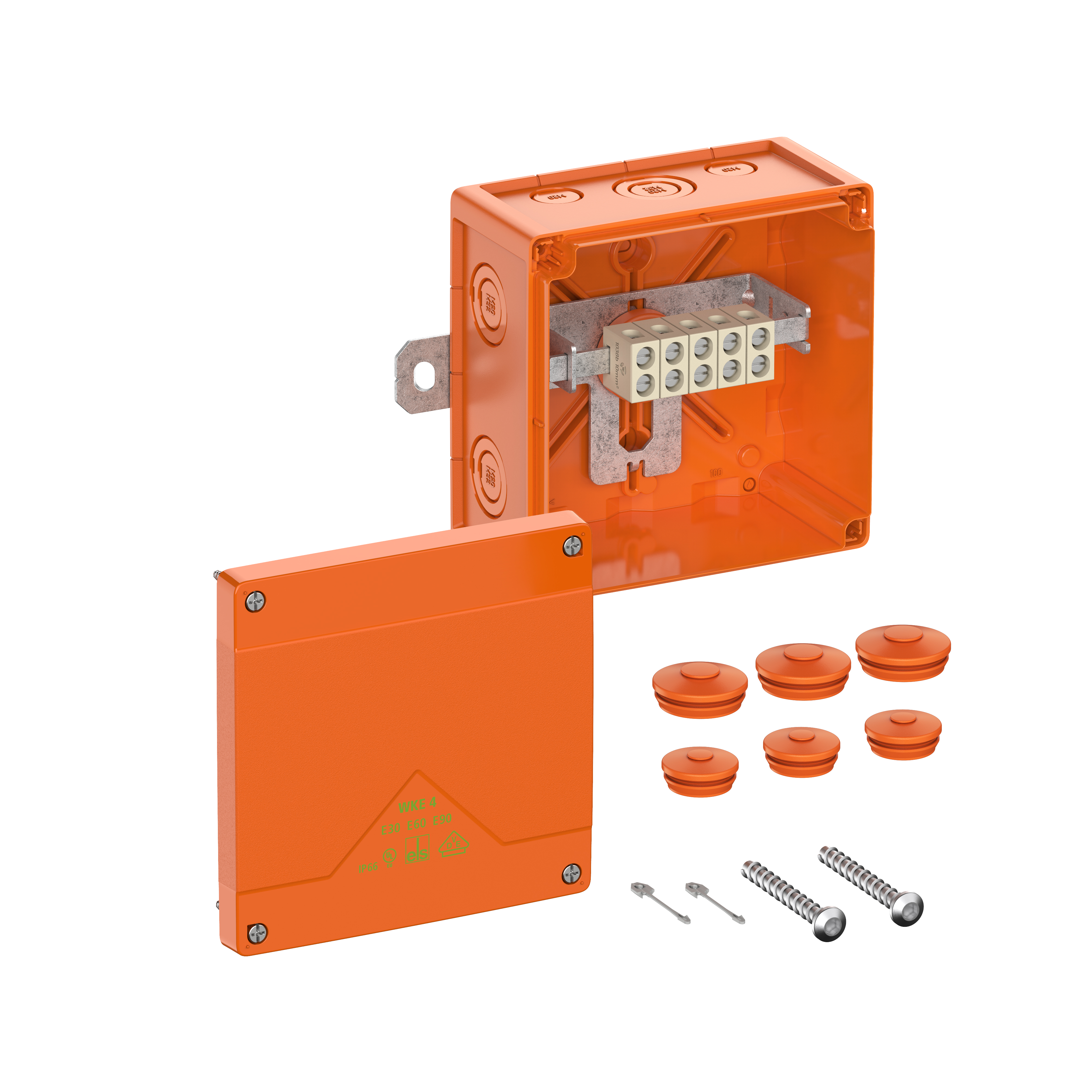

Abzweigkasten, mit Schutzart IP66, Ui=450 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), UL-EU (EN 62208), Ausschlagmembranen, M20/M25/M32, (2 rückseitig, 10 seitlich), außenliegende Befestigungsstellen, mit elektrischem Funktionserhalt E30-E90 nach DIN 4102 Teil 12. Halogenfreies Gehäuse aus Spezialthermoplast, Klemmen aus hochtemperaturbeständiger Spezialkeramik, Klemmenhalter frei positionierbar, orange, Verbindungskasten 5-polig 1-10mm², Abzweigkasten 5-polig 1-4mm², Anzahl der klemmbaren Leiter pro Pol: 10 x 1² / 8 x 1,5² / 6 x 2,5² / 4 x 4² / 2 x 6² / 2 x 10²Abmessungen: 150 x 150 x 85mmBeigefügtes Zubehör: Deckelverliersicherung, Schraubanker, 3 Doppelmembranstutzen IP66 M25 Dichtbereich 9-17mm, 3 Doppelmembranstutzen IP66 M32 Dichtbereich 13-21mm
Hersteller-Artikelnummer (MPN)
86650401
Oberflächenschutz
unbehandelt
Für Ex-Zone Gas
ohne
Farbe
orange
Mit Zugentlastung
nein
Deckelbefestigung
geschraubt
Form
quadratisch
Art der Gehäusedurchführung
Vorprägung
Breite
150 mm
RAL-Nummer (ähnlich)
2004
Ausführung Deckel
sonstige
Schutzart (NEMA)
sonstige
Max. Leiterquerschnitt
10 mm²
Anreihbar
ja
Transparenter Deckel
nein
Explosionsgeprüfte Ausführung
nein
Mit Abschirmung
nein
Länge
150 mm
Montage im Erdreich
nein
Montageart
Wand-/Deckenmontage
Anzahl der Klemmstellen je Pol
1
Einsatztemperatur
-35..55 °C
Abgangsanschlüsse mit Steckverbindern für steckbare Gebäudeinstallation
nein
Plombierbar
ja
Vergießbar
nein
Einführung von hinten
ja
Mit Vergussmasse mitgeliefert
nein
Halogenfrei
ja
Bestückung
Schraubklemme
Polzahl
5
Schutzart (IP)
IP66
Bemessungsisolationsspannung Ui
450 V
Tiefe
85 mm
Für Ex-Zone Staub
ohne
Werkstoff
Kunststoff
Ausführung
Verbindungskasten
Witterungsbeständig
ja
Anzahl der Einführungen
12
Montage unter Wasser
nein
Funktionserhalt
E90
Hersteller: Spelsberg Günther Spelsberg GmbH+Co.KG Elektro-Inst.-Sys. Im Gewerbepark 1 DE 58579 Schalksmühle info@spelsberg.de Webseite: www.spelsberg.de
