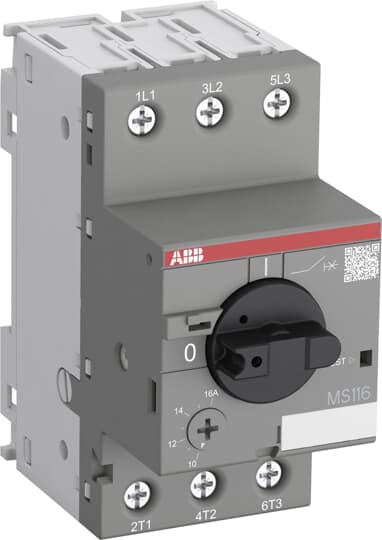

Motorschutzschalter MS116 mit thermischem und elektromagnetischem Schutz steht für die kompakte und wirtschaftliche Baureihe für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschließvorrichtung in 0-Position verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.
Hersteller-Artikelnummer (MPN)
1SAM250000R1011
Bemessungsdauerstrom Iu
16 A
Bemessungsbetriebsleistung bei AC-3, 230 V
7,5 kW
Breite
45 mm
Mit thermischem Schutz
ja
Überlastauslöser Stromeinstellung
10..16 A
Schutzart (IP)
IP20
Bemessungsbetriebsspannung
690 V
Phasenausfallempfindlich
ja
Einstellbereich des unverzögerten Kurzschlussauslösers
240 A
Mit integriertem Unterspannungsauslöser
nein
Verlustleistung
8,4 W
Anschlussart Hauptstromkreis
Schraubanschluss
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC
