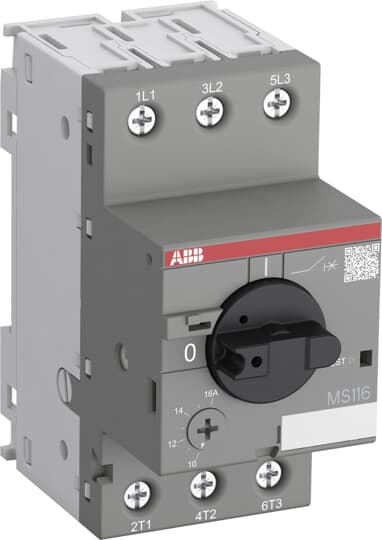

Motorschutzschalter MS116 mit thermischem und elektromagnetischem Schutz steht für die kompakte und wirtschaftliche Baureihe für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschließvorrichtung in 0-Position verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.
Hersteller-Artikelnummer (MPN)
1SAM250000R1007
Überlastauslöser Stromeinstellung
1,6..2,5 A
Mit integriertem Hilfsschalter
nein
Verlustleistung
5,4 W
Ausführung des Betätigungselements
Drehknopf
Auslösetechnik
thermomagnetisch
Bemessungsbetriebsleistung bei AC-3, 230 V
0,75 kW
Polzahl
3
Mit thermischem Schutz
ja
Tiefe
85,6 mm
Schutzart (IP)
IP20
Mit integriertem Unterspannungsauslöser
nein
Breite
45 mm
Bemessungsdauerstrom Iu
2,5 A
Anschlussart Hauptstromkreis
Schraubanschluss
Gerätebauart
Komplettgerät im Gehäuse
Bemessungsbetriebsspannung
690 V
Phasenausfallempfindlich
ja
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC
75 kA
Höhe
90 mm
Einstellbereich des unverzögerten Kurzschlussauslösers
