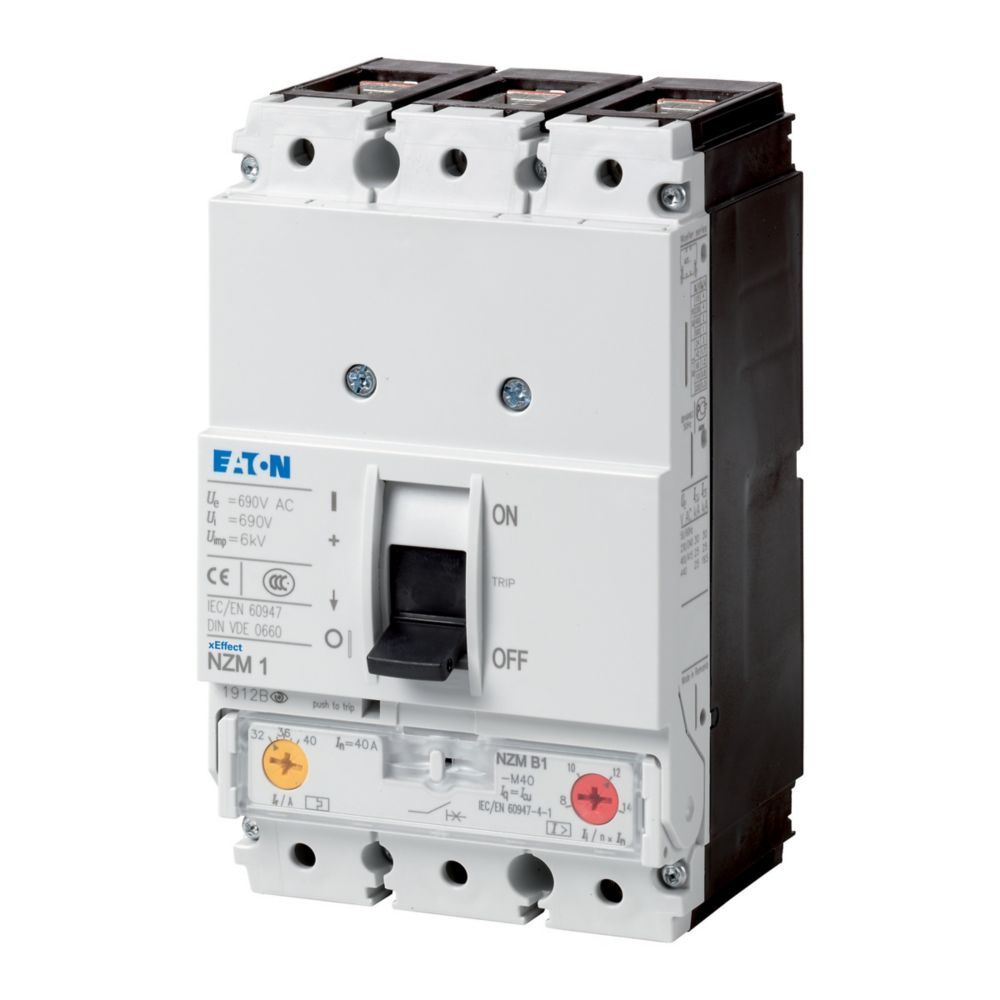

Die Leistungsschalter der Serie NZM..-M decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit thermomagnetischem Auslöser für den Motorschutz. Hinweise: mit Phasenausfallempfindlichkeit, Auslöseklasse 10A, IEC/EN 60947-4-1, IEC/EN 60947-2, Leistungsschalter erfüllen alle Anforderungen der Gebrauchskatagorie AC-3.
Hersteller-Artikelnummer (MPN)
265713
Schutzart (IP)
IP20
Anschlussart Hauptstromkreis
sonstige
Tiefe
88 mm
Gerätebauart
Einbaugerät Festeinbautechnik
Bemessungsbetriebsleistung bei AC-3, 230 V
22 kW
Breite
90 mm
Bemessungsbetriebsleistung bei AC-3, 400 V
45 kW
Mit integriertem Hilfsschalter
nein
Phasenausfallempfindlich
ja
Bemessungsbetriebsspannung
440 V
Verlustleistung
20,8 W
Mit integriertem Unterspannungsauslöser
nein
Überlastauslöser Stromeinstellung
63..80 A
Einstellbereich des unverzögerten Kurzschlussauslösers
640..1120 A
Auslösetechnik
thermomagnetisch
Bemessungsdauerstrom Iu
80 A
Höhe
145 mm
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC
18,5 kA
Ausführung des Betätigungselements
Kipphebel
Mit thermischem Schutz
ja
Polzahl
3
Hersteller: Eaton Eaton Electric GmbH Industrietechnik Hein-Moeller-Str. 7-11 DE 53115 Bonn bestellungen-handel-bonn@eaton.com Webseite: www.moeller.net
