Produktinformationen

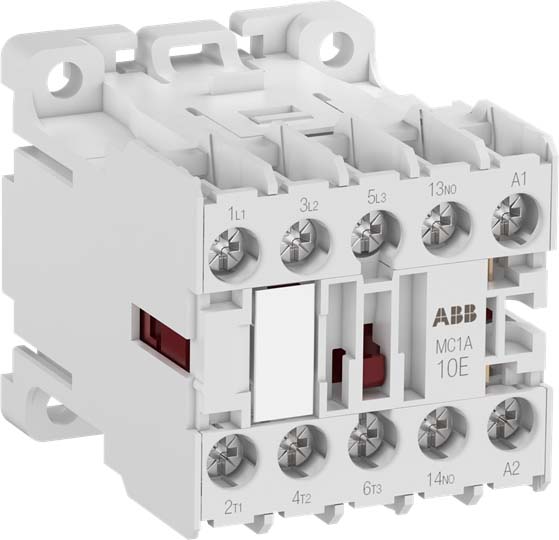

Das MC1A Kleinschütz ist ein größenoptimiertes 3-poliges Schütz mit einem integrierten Hilfskontakt, Wechselstromansteuerung und Schraubanschlüssen. Es bietet die optimale Lösung, wenn eine hohe Leistungsfähigkeit erforderlich ist, aber der Platz begrenzt ist. Diese Kleinschütze können in Wohngebäuden, gewerblichen Gebäuden und vielen industriellen Anwendungen zur Steuerung von ein- oder dreiphasigen Lasten bis 4 kW (AC-3) und 20A (AC-1) bei 690V oder zum Schalten von Steuersignalen eingesetzt. Zusätzlich können bis zu 6 weitere Hilfskontakte frontseitig oder seitlich montiert werden. Das Schütz ist für Hutschienen- oder Wandmontage geeignet.- Hersteller-Artikelnummer (MPN)
- 1SAL102620R9901
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V
- 9 A
- Bemessungssteuerspeisespannung Us bei AC 60 Hz
- 120 V
- Betriebsspannung bei AC 60 Hz
- 440..690 V
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 9 A
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 4 kW
- Breite
- 45 mm
- Bemessungsbetriebsleistung NEMA
- 2,2371 kW
- Bemessungssteuerspeisespannung Us bei DC
- 120 V
- Geeignet für Reiheneinbau
- nein
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 20 A
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Spannungsart zur Betätigung
- AC
- Tiefe
- 56 mm
- Anzahl der Hilfskontakte als Schließer
- 1
- Bemessungsbetriebsleistung bei AC-4, 400 V
- 4 kW
- Bemessungssteuerspeisespannung Us bei AC 50 Hz
- 120 V
- Höhe
- 48 mm
- Anzahl der Schließer als Hauptkontakte
- 3
- Betriebsspannung bei AC 50 Hz
- 440..690 V
