Produktinformationen

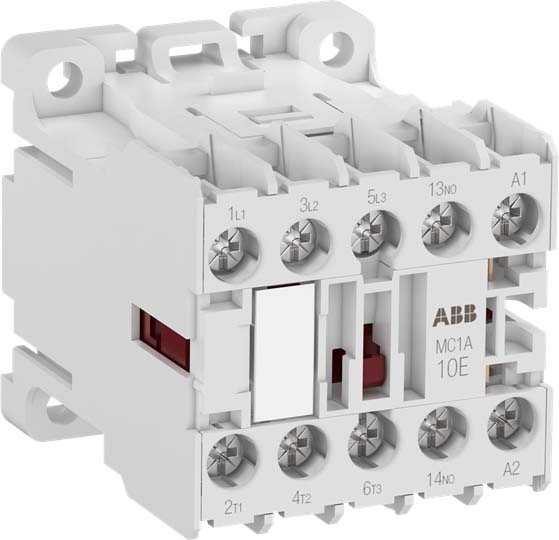

Das MC1A Kleinschütz ist ein größenoptimiertes 3-poliges Schütz mit einem integrierten Hilfskontakt, Wechselstromansteuerung und Schraubanschlüssen. Es bietet die optimale Lösung, wenn eine hohe Leistungsfähigkeit erforderlich ist, aber der Platz begrenzt ist. Diese Kleinschütze können in Wohngebäuden, gewerblichen Gebäuden und vielen industriellen Anwendungen zur Steuerung von ein- oder dreiphasigen Lasten bis 4 kW (AC-3) und 20A (AC-1) bei 690V oder zum Schalten von Steuersignalen eingesetzt. Zusätzlich können bis zu 6 weitere Hilfskontakte frontseitig oder seitlich montiert werden. Das Schütz ist für Hutschienen- oder Wandmontage geeignet.- Hersteller-Artikelnummer (MPN)
- 1SAL102617R9901
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 9 A
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 20 A
- Betriebsspannung bei AC 60 Hz
- 440..690 V
- Bemessungsbetriebsleistung bei AC-4, 400 V
- 4 kW
- Geeignet für Reiheneinbau
- nein
- Betriebsspannung bei AC 50 Hz
- 440..690 V
- Tiefe
- 56 mm
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Spannungsart zur Betätigung
- AC
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V
- 9 A
- Bemessungssteuerspeisespannung Us bei DC
- 24 V
- Breite
- 45 mm
- Bemessungssteuerspeisespannung Us bei AC 50 Hz
- 24 V
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 4 kW
- Anzahl der Hilfskontakte als Schließer
- 1
- Bemessungssteuerspeisespannung Us bei AC 60 Hz
- 24 V
- Höhe
- 48 mm
- Anzahl der Schließer als Hauptkontakte
- 3
- Bemessungsbetriebsleistung NEMA
- 2,2371 kW
