Produktinformationen

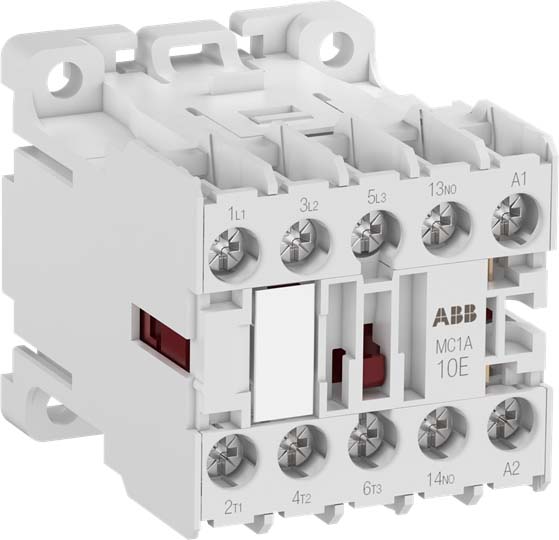

Das MC1A Kleinschütz ist ein größenoptimiertes 3-poliges Schütz mit einem integrierten Hilfskontakt, Wechselstromansteuerung und Schraubanschlüssen. Es bietet die optimale Lösung, wenn eine hohe Leistungsfähigkeit erforderlich ist, aber der Platz begrenzt ist. Diese Kleinschütze können in Wohngebäuden, gewerblichen Gebäuden und vielen industriellen Anwendungen zur Steuerung von ein- oder dreiphasigen Lasten bis 4 kW (AC-3) und 20 A (AC-1) bei 690V oder zum Schalten von Steuersignalen eingesetzt. Zusätzlich können bis zu 6 weitere Hilfskontakte frontseitig oder seitlich montiert werden. Das Schütz ist für Hutschienen- oder Wandmontage geeignet.- Hersteller-Artikelnummer (MPN)
- 1SAL100320R9901
- Tiefe
- 56 mm
- Spannungsart zur Betätigung
- AC
- Betriebsspannung bei AC 60 Hz
- 440..690 V
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Geeignet für Reiheneinbau
- nein
- Breite
- 45 mm
- Bemessungssteuerspeisespannung Us bei AC 50 Hz
- 48 V
- Betriebsspannung bei AC 50 Hz
- 440..690 V
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V
- 9 A
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 20 A
- Höhe
- 48 mm
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 4 kW
- Anzahl der Schließer als Hauptkontakte
- 3
- Bemessungssteuerspeisespannung Us bei DC
- 48 V
- Bemessungsbetriebsleistung NEMA
- 2,2371 kW
- Anzahl der Hilfskontakte als Öffner
- 1
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 9 A
- Bemessungsbetriebsleistung bei AC-4, 400 V
- 4 kW
- Bemessungssteuerspeisespannung Us bei AC 60 Hz
- 48 V
