Produktinformationen

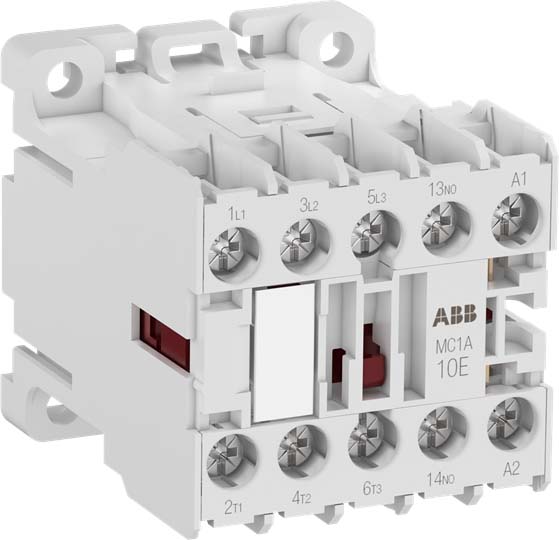

Das MC1A Kleinschütz ist ein größenoptimiertes 3-poliges Schütz mit einem integrierten Hilfskontakt, Wechselstromansteuerung und Schraubanschlüssen. Es bietet die optimale Lösung, wenn eine hohe Leistungsfähigkeit erforderlich ist, aber der Platz begrenzt ist. Diese Kleinschütze können in Wohngebäuden, gewerblichen Gebäuden und vielen industriellen Anwendungen zur Steuerung von ein- oder dreiphasigen Lasten bis 4 kW (AC-3) und 20A (AC-1) bei 690V oder zum Schalten von Steuersignalen eingesetzt. Zusätzlich können bis zu 6 weitere Hilfskontakte frontseitig oder seitlich montiert werden. Das Schütz ist für Hutschienen- oder Wandmontage geeignet.- Hersteller-Artikelnummer (MPN)
- 1SAL102638R9901
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 20 A
- Höhe
- 48 mm
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V
- 9 A
- Anzahl der Schließer als Hauptkontakte
- 3
- Bemessungssteuerspeisespannung Us bei DC
- 24 V
- Bemessungsbetriebsleistung bei AC-4, 400 V
- 4 kW
- Betriebsspannung bei AC 50 Hz
- 440..690 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz
- 24 V
- Bemessungssteuerspeisespannung Us bei AC 50 Hz
- 24 V
- Spannungsart zur Betätigung
- AC
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 4 kW
- Geeignet für Reiheneinbau
- nein
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 9 A
- Betriebsspannung bei AC 60 Hz
- 440..690 V
- Bemessungsbetriebsleistung NEMA
- 2,2371 kW
- Anzahl der Hilfskontakte als Öffner
- 1
- Breite
- 45 mm
- Tiefe
- 56 mm
