Produktinformationen

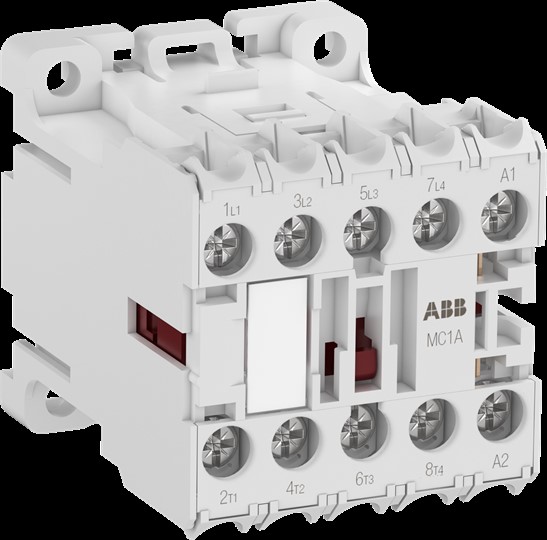

Das MC1A Kleinschütz ist ein größenoptimiertes 4-poliges Schütz mit Wechselstromansteuerung und Ringkabelschuhanschlüssen. Es bietet die optimale Lösung, wenn eine hohe Leistungsfähigkeit erforderlich ist, aber der Platz begrenzt ist. Diese Kleinschütze können in Wohngebäuden, gewerblichen Gebäuden und vielen industriellen Anwendungen zur Steuerung von ein- oder dreiphasigen Lasten bis 4 kW (AC-3) und 20 A (AC-1) bei 690V oder zum Schalten von Steuersignalen eingesetzt. Zusätzlich können bis zu 6 weitere Hilfskontakte frontseitig oder seitlich montiert werden. Das Schütz ist für Hutschienen- oder Wandmontage geeignet.- Hersteller-Artikelnummer (MPN)
- 1SAL102166R9901
- Betriebsspannung bei AC 50 Hz
- 440..690 V
- Tiefe
- 56 mm
- Höhe
- 48 mm
- Bemessungsbetriebsleistung bei AC-4, 400 V
- 4 kW
- Bemessungssteuerspeisespannung Us bei AC 60 Hz
- 110 V
- Breite
- 45 mm
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V
- 9 A
- Bemessungssteuerspeisespannung Us bei DC
- 110..120 V
- Spannungsart zur Betätigung
- AC
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 4 kW
- Bemessungssteuerspeisespannung Us bei AC 50 Hz
- 110..120 V
- Anzahl der Schließer als Hauptkontakte
- 4
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 9 A
- Geeignet für Reiheneinbau
- nein
- Betriebsspannung bei AC 60 Hz
- 440..690 V
- Bemessungsbetriebsleistung NEMA
- 2,2371 kW
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 20 A
- Anschlussart Hauptstromkreis
- sonstige
