Produktinformationen

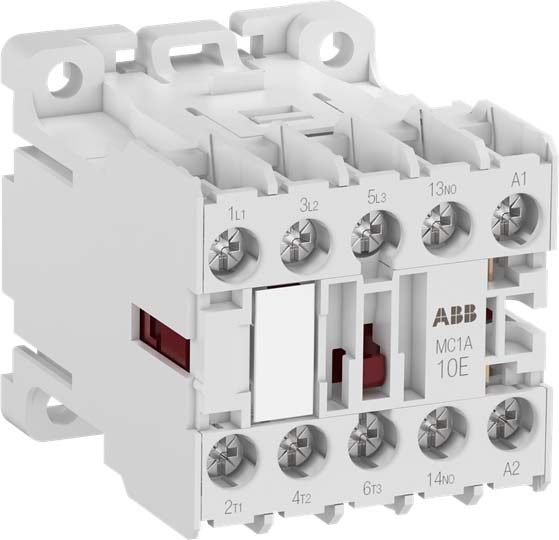

Das MC1A Kleinschütz ist ein größenoptimiertes 3-poliges Schütz mit einem integrierten Hilfskontakt, Wechselstromansteuerung und Schraubanschlüssen. Es bietet die optimale Lösung, wenn eine hohe Leistungsfähigkeit erforderlich ist, aber der Platz begrenzt ist. Diese Kleinschütze können in Wohngebäuden, gewerblichen Gebäuden und vielen industriellen Anwendungen zur Steuerung von ein- oder dreiphasigen Lasten bis 4 kW (AC-3) und 20A (AC-1) bei 690V oder zum Schalten von Steuersignalen eingesetzt. Zusätzlich können bis zu 6 weitere Hilfskontakte frontseitig oder seitlich montiert werden. Das Schütz ist für Hutschienen- oder Wandmontage geeignet.- Hersteller-Artikelnummer (MPN)
- 1SAL102622R9901
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 20 A
- Geeignet für Reiheneinbau
- nein
- Bemessungsbetriebsleistung NEMA
- 2,2371 kW
- Bemessungssteuerspeisespannung Us bei AC 60 Hz
- 220 V
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 4 kW
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V
- 9 A
- Bemessungssteuerspeisespannung Us bei AC 50 Hz
- 220..230 V
- Tiefe
- 56 mm
- Höhe
- 48 mm
- Betriebsspannung bei AC 60 Hz
- 440..690 V
- Breite
- 45 mm
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 9 A
- Anzahl der Schließer als Hauptkontakte
- 3
- Anzahl der Hilfskontakte als Schließer
- 1
- Bemessungsbetriebsleistung bei AC-4, 400 V
- 4 kW
- Spannungsart zur Betätigung
- AC
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Betriebsspannung bei AC 50 Hz
- 440..690 V
- Bemessungssteuerspeisespannung Us bei DC
- 220..230 V
